MF50型万用表的使用技术方法

    ①测量前的准备：使用之前应注意指针是否指在零位，如不指零位，可调整机械调零的螺丝，使指针指在零位。

    ②直流电流测量：根据所测电流的大小，把转换开关转到相应的电流挡上，测量时把万用表串接在被测电路中，红表笔接触在电路的正端，黑表笔接触在电路负端。当使用100μA挡或是2.5A挡时，开关应转到250mA位置上，但红表笔的短杆在使用100μA挡时应插在+100μA的插座内，在使用2.5A挡时应插在+2.5A插座内。电流测量的刻度看第二条刻度线。

    ③直流电压测量：把转换开关转到被测电压相应的直流电压挡上，红表笔接触电路的正端，黑表笔接触电路的负端。测出的电压在第二条刻度线上读出。

    ④交流电压测量：与直流电压测量相似，只需把转换开关转到交流电压范围内。交流10V挡刻度看第三条刻度线，其他各挡看第二条刻度线。

    ⑤直流电阻测量：先将开关转到电阻挡范围内，把红、黑表笔短路，调整“Ω”调整器，使指针指在0Ω位置上（即满刻度位置），再用红、黑表笔去可靠接触被测电阻的两端，即可测出被测电阻的阻值。电阻的读数在第一条刻度线上读出，并须乘上该挡的倍率。

    ⑥负载电流LI和负载电压LV的测量：在测量元件的电阻时，在该被测元件中流过的电流和它两端存在的端电压简称为负载电流LI和负载电压LV。LI、LV的刻度实际上是电阻挡辅助刻度。LI、LV和R之间的关系为LI=LV/R。LI看第六条刻度线，LV看第七条刻度线。其读数与欧姆挡的关系见表A-1。

    表A-1    读数与欧姆挡的关系

    例如用R×100电阻挡来测定某元件电阻时，如果测出的阻值为1000Ω，同时在LI、LV刻度上读出LI为0. 75mA，LV为0.75V，即表示该元件在两端电压为0.75V时其内部流过的电流为0. 75mA。

    ⑦晶体管HFE、ICEO及极性测定：万用表转换开关转到R×1k处，调好欧姆零位，把晶体管c、e二极插入万用表的晶体管插座c、e二孔内（PNP管插在PNP插座内，NPN管插在NPN管插座内），这时测出的LI即为ICEO。如果指针超出LI的刻度线，可把开关转到R×100处再测，但测前仍需重新调好欧姆零位，这时LI的满度值为1. 45mA。

    测量HFE时，应把转换开关转到R×1k，调好欧姆零位，再把转换开关转到HFE处，把晶体管c、b、e三极插入万用表上的c、b、e插座内，这时在HFE刻度上即可读出HFE的大小。但应注意PNP管看第四条刻度线，NPN管看第五条刻度线（HFE及ICEO为参考值，HFE仅供小功率管测定）。

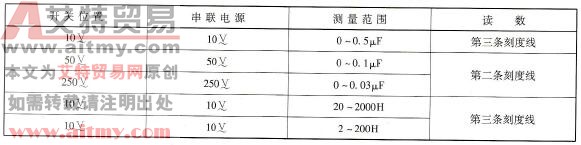

    ⑧电感电容的测量：把万用表与一交流电源串联后，红、黑表笔二端即可测量电感或电容。万用表转换开关的位置及所串联的电源电压可从表A-2中查得。

    表A-2    万用表开关的位置及所串联的电源电压关系

    ⑨音频电平（dB值）测量：在一定的负荷阻抗上，测量出音频电压称为“电平”，用于测量放大级的增益和线路输送的损耗，测量单位用“dB”来表示。“dB”对电压与功率的关系是：

   dB=10lgP2/P1=20lgV2/V1    (A-1)

    刻度的dB数值以10V为标准（-10~22dB），读数大于22dB时可换用50~1000V挡，并加上表A-3中所列的校正值。测量时将转换开关旋转至交流电压挡即可测量，电路上如有直流电压需串一个大于0.1μF的隔直电容器。

    表A-3    读数校正值

    使用万用表测量时，不应任意旋转转换开关。若不知被测量的大小范围，则应先放在最大量程挡，然后减小量程到合适为止。测量直流电压、电流时，应注意极性，否则反接后，表针反走易损坏。如果不知极性，宜放在大量程挡判断极性。万用表不宜测量较高频率的信号。测量完毕后，应将转换开关放至交流挡位置，使测试笔与万用表和电路脱离，以防止误置测量挡而损坏万用表。
