X8120W型万能工具铣床不能启动故障检修技术

    X8120W型万能工具铣床的铣头电动机操作后不能启动。

    故障原因：

   X8120W型万能工具铣床使用两台电动机，一台是主机铣头电动机，它是双速式电动机，高速时电动机线圈为双Y形接法，并且铣头电动机需正、反方向运转；另一台为冷却泵电动机M2，它由转换开关QS2来做通/断控制。如图5-19所示为X8120W型万能工具铣床电气原理图。

    需要铣床工作时，合上刀闸QS1，拨动双速开关，若先定为高速运转，则将开关SK的1、2接通；若选定低速运转，则将开关SK的1、3接通，然后按下SB1按钮，接触器KM3得电吸合，电动机开始正转运行。

    若需要停止电动机的运行时，可按下SB2按钮；若工作需要反转时，按下SB3按钮，接触器KM4与接触器KM1闭合，使电动机M2在高速上反转运行，停车时按下SB2按钮即可停止电动机的运行。若这时想改变为低速运行，只要把双速开关的1、3接通，即可操纵按钮正、反转工作，均为低速运行。

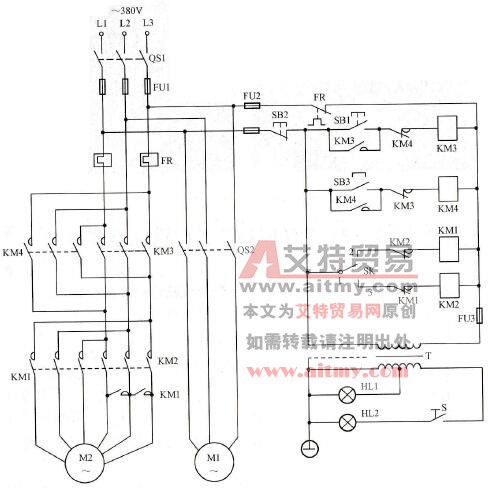

    图5-19    X8120W型万能工具铣床电气原理图

    根据以上分析，铣头电动机操作后不能启动有以下几种原因：

   (1)熔断器FU1或FU2熔断。

   (2)操作按钮按下后闭合不上或停止按钮动断点接触不良。

   (3)接触器KM3线圈串联的接触器KM4动断互锁点接触不良c

   (4)接触器KM3线圈烧坏或主触点接触不良。

   (5)热继电器FR动断控制触点动作或接触不良。

   (6)电动机M2负载过重或卡死，或M2线圈烧毁。

    故障处理：

    用低压试电笔测试熔断器FU1三相下桩头均有电，FU2也有电，说明供电正常。在断开铣床电源的情况下，用万用表电阻挡单独测量启动按钮SB1和SB2，在按下后能可靠接通线路。

    在断开电源的情况下，用万用表测接触器KM3线圈所串联的KM4动断点，在常规下能恢复原位可靠闭合。进一步测量接触器KM3的线圈，电阻值为∞，拆开接触器，发现线圈已烧毁，更换接触器线圈，故障排除。
