X62W型铣床主轴停车运转过程中不能制动故障检修技术

    X62W型铣床每次加工完工件按下停止按钮以后，主轴仍缓慢转动，制动功能失效。

    故障原因：

    由于机械性能的要求，当主轴停转时，需要主轴电动机迅速停止，所以在主轴系统中设置了主轴制动装置，它是利用速度继电器1KA来进行制动的。其工作原理是：当按下停止按钮开关2SB1后，其动断触点断开，使2KM线圈断电释放，其所有的动合触点均断开，使电动机断电处于惯性运行状态；而2KM的动断触点2KM1复位后接通，使交流接触器1KM线圈得电吸合，1KM6动合触点闭合后自锁，1KM2动断触点断开后互锁；1KM3～1KM5闭合后，使电动机由正转立即变为反转，电动机正转速度很快下降并停止；一旦电动机转速低于120 r/min时，速度继电器1KA的动合触点就会断开，电动机也就彻底脱离了电源。

    由此可见，出现制动功能失效故障时，应重点对交流接触器1KM、速度继电器1KA、2KM1动断触点进行检查。

    故障处理：

    经检查，发现交流接触器1KM线圈及其触点无问题，在未停机的瞬间，速度继电器1KA的两组触点没有闭合。关机，拆下速度继电器，发现螺钉销钉打滑，如图5-18所示，更换螺钉销钉，故障排除。

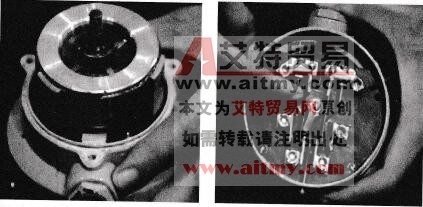

    图5-18    检查速度继电器
