MF50型万用表的直流电流测量原理

    由于表头最大只能流过83.3μA的直流电流，为了能测量较大的电流，一般采用并联电阻分流法，使多余的电流从并联的电阻中流过，而通过表头的电流保持在83.3μA以内。并联的电阻越小，可测量的电流就越大。其多量程的测量是通过转换开关及不同的插孔来改变分流电阻的大小而实现的。图A-5是MF50型万用表直流电流挡的电原理图。

    从图A-5中可看出，当使用2.5A量程时，电流主要流过0.3Ω电阻，只有不超过83.3μA的电流经2.7Ω、27Ω、270Ω…510Ω、1000Ω等电阻流过微安表头；当使用250mA量程时，电流主要流过0. 3Ω、2.7Ω等电阻。

    图中和表头相并联的两个二极管是为保护表头设置的，平时不起作用。图中电容主要起阻尼作用，也起一定的保护作用，如将其增大，则指针转动会变慢。1000Ω可调电阻是用来校正读数偏差的，即校准用。

    图A-5所示电原理图是MF50型万用表的核心电路，也是MF50型万用表的等效表头。图A-5中任何一个电阻或电位器有变值或短路、断路、接触不良等故障，将影响万用表所有量程。

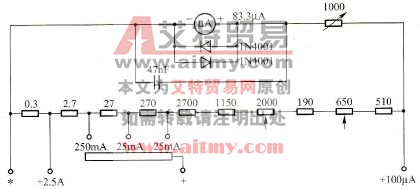

    图A-5    MF50型万用表直流电流挡的电原理图
