异步电动机转子电路中串联电阻后的机械特性

    理想空载点：不变。因为同步转速未变。

    临界点：下移。即临界转矩的大小与串联电阻无关；临界转速随串联电阻的增大而下降。

    起动点：右移。即起动转矩因串联电阻的增大而增大。

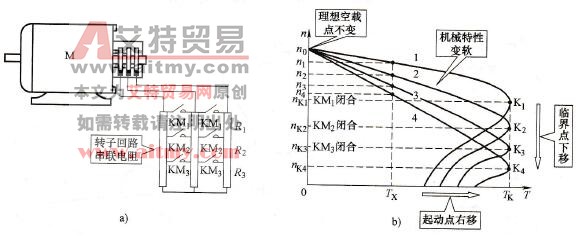

    图1    转子电路串入电阻的机械特性

   a)转子电路串入电阻的电路b）转子电路串入电阻的机械特性曲线

   1-自然机械特性；2-串入R1的机械特性；3-串入R1+R2的机械特性；4-串入R1+R2+R3的机械特性
