三相交流异步电动机等效电路的简化

    简化的方法：定、转子的漏磁电抗忽略不计，即

   X1≈0，X2′≈0。

    简化的结果：定子电流可以分解成两个互相垂直的分量：

    励磁分量I1，用于产生磁通；

    转矩分量I2′，即转子等效电流，用于产生电磁转矩。

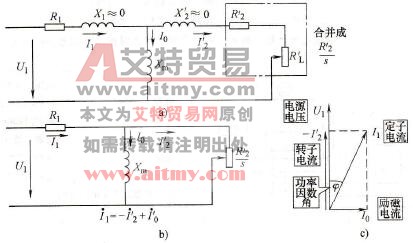

    图1    等效电路的简化

   a)简化的假设条件b）简化后的电路c）简化后的电流矢量图
