降压斩波电路工作原理及调压控制方式

来源:艾特贸易2018-05-11

简介降压斩波电路又称直流降压器,它可以将直流电压降低。降压斩波电路如图 2 7 所示。 (1) 工作原理。在图 2-7(a) 中,三极管 VT 的基极加有控制脉冲 Ub ,当 Ub 为高电平时, VT 导通,相当

    降压斩波电路又称直流降压器,它可以将直流电压降低。降压斩波电路如图2 7所示。

   (1)工作原理。在图2-7(a)中,三极管VT的基极加有控制脉冲Ub,当Ub为高电平时,VT导通,相当于开关闭合,A点电压与直流电源E相等(忽略三极管集射极间的导通压降),当Ub为低电平时,VT关断,相当于开关断开,电源E无法通过,在A点得到图2-7(b)所示的Uo电压。在VT导通期间,电源E产生电流经三极管VT、电感L流过负载RL,电流在流过电感L时,L会产生左正右负的电动势阻碍电流I(同时储存能量),故I慢慢增大;在VT关断时,流过电感L的电流突然减小,L马上产生左负右正的电动势,该电动势产生的电流经续流二极管VD继续流过负载RL(电感释放能量),电流途径是:L右正→RLVDL左负,该电流是一个逐渐减小的电流。

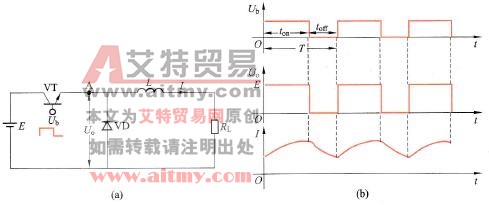

降压斩波电路

    2-7    降压斩波电路

   (a)电路;(b)波形

    对于图2-7所示的斩波电路,在一个周期T内,如果控制脉冲Ub的高电平持续时间为ton,低电平持续时间为toff,那么Uo电压的平均值有下面的关系

    在上式中,ton/T称为降压比,由于ton/T<1,故输出电压U。低于输入直流电压E,即该电路只能将输入的直流电压降低输出,当ton/T值发生变化时,输出电压Uo就会发生改变,ton/T值越大,三极管导通时间越长,输出电压Uo越高。

   (2)斩波电路的调压控制方式。斩波电路是通过控制三极管(或其他电力电子器件)导通关断来调节输出电压,斩波电路的调压控制方式主要有两种:

   1)脉冲调宽型。该方式是让控制脉冲的周期T保持不变,通过改变脉冲的宽度来调节输出电压,又称脉冲宽度调制型,如图2-8所示,当脉冲周期不变而宽度变窄时,三极管导通时间变短,输出的平均电压Uo会下降。

   2)脉冲调频型。该方式是让控制脉冲的导通时间不变,通过改变脉冲的频率来调节输出电压,又称频率调制型。如图2-8所示,当脉冲宽度不变而周期变长时,单位时间内三极管导通时间相对变短,输出的平均电压Uo会下降。

斩波电路的两种调压控制方式

    2-8    斩波电路的两种调压控制方式
