三相全控桥式整流电路

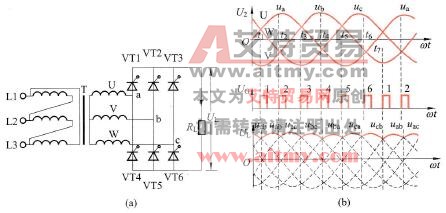

    三相全控桥式整流电路如图2-6所示。

    在图2-6中，6个晶闸管VT1～VT6构成三相全控桥式整流电路，VT1～VT3的3个阴极连接在一起，称为共阴极组晶闸管，VT4～VT6的3个阳极连接在一起，称为共阳极组晶闸管。VT1～VT6的G极与触发电路连接，接受触发电路送到的触发脉冲的控制。

    图2-6    三相全控单相桥式整流电路

   (a)电路；(b)波形

    下面来分析电路在三相交流电一个周期(t1～t7)内的工作过程。

   t1～t2期间，U相始终为正电压（左负右正），V相始终为负电压（左正右负），W相在前半段为正电压，后半段变为负电压。在t1时刻，触发脉冲送到VT1、VT5的G极，VT1、VT5导通，有电流流过负载RL，电流的途径是：U相线圈右端（电压极性为正）→a点→VT1→RL→VT5→b点→V相线圈右端（电压极性为负），因VT1、VT5的导通，a、b两点电压分别加到RL两端，RL上电压的大小为Uab。

   t2～t3期间，U相始终为正电压（左负右正），W相始终为负电压（左正右负），V相在前半段为负电压，后半段变为正电压。在t2时刻，触发脉冲送到VT1、VT6的G极，VT1、VT6导通，有电流流过负载RL，电流的途径是：U相线圈右端（电压极性为正）→a点→VT1→RL→VT6→c点→W相线圈右端（电压极性为负），因VT1、VT6的导通，a、c两点电压分别加到RL两端，RL上电压的大小为Uac。

   t3～t4期间，V相始终为正电压（左负右正），W相始终为负电压（左正右负），U相在前半段为正电压，后半段变为负电压。在t3时刻，触发脉冲送到VT2、VT6的G极，VT2、VT6导通，有电流流过负载RL，电流的途径是：V相线圈右端（电压极性为正）→b点→VT2→RL→VT6→c点→W相线圈右端（电压极性为负），因VT2、VT6的导通，b、c两点电压分别加到RL两端，RL上电压的大小为Ubc。

   t4～t5期间，V相始终为正电压（左负右正），U相始终为负电压（左正右负），W相在前半段为负电压，后半段变为正电压。在t4时刻，触发脉冲送到VT2、VT4的G极，VT2、VT4导通，有电流流过负载RL，电流的途径是：V相线圈右端（电压极性为正）→b点→VT2→RL→VT4→a点→U相线圈右端（电压极性为负），因VT2、VT4的导通，b、a两点电压分别加到RL两端，RL上电压的大小为Uba。

   t5～t6期间，W相始终为正电压（左负右正），U相始终为负电压（左正右负），V相在前半段为正电压，后半段变为负电压。在t5时刻，触发脉冲送到VT3、VT4的G极，VT3、VT4导通，有电流流过负载RL，电流的途径是：W相线圈右端（电压极性为正）→c点→VT3→RL→VT4→a点→U相线圈右端（电压极性为负），因VT3、VT4的导通，c、a两点电压分别加到RL两端，RL上电压的大小为Uca。

   t6～t7期间，W相始终为正电压（左负右正），V相始终为负电压（左正右负），U相在前半段为负电压，后半段变为正电压。在t6时刻，触发脉冲送到VT3、VT5的G极，VT3、VT5导通，有电流流过负载RL，电流的途径是：W相线圈右端（电压极性为正）→c点→VT3→RL→VT5→c点→V相线圈右端（电压极性为负），因VT3、VT5的导通，c、b两点电压分别加到RL两端，RL上电压的大小为Ucb。

   t7时刻以后，电路会重复t1～t7期间的过程，在负载RL上可以得到图示的脉动直流电压UL。

    在上面的电路分析中，将交流电压一个周期(t1～t7)分成6等分，每等份所占的相位角为60°，在任意一个60°相位角内，始终有两个晶闸管处于导通状态（一个共阴极组晶闸管，一个共阳极组晶闸管），并且任意一个晶闸管的导通角都是120°。另外，触发脉冲不是同时加到6个晶闸管的G极，而是在触发时刻将触发脉冲同时送到需触发的2个晶闸管G极。

    改变触发脉冲的相位，电路整流输出的脉动直流电压UL大小也会发生变化。当α≤60°时，UL电压大小可用下面的公式计算

   UL=2.34U2cosα

    当α>60°时，UL电压大小可用下面的公式计算
