三相桥式整流电路

来源：艾特贸易2018-05-11

简介很多电力电子设备采用三相交流电源供电，三相整流电路可以将三相交流电转换成直流电。三相桥式整流电路是一种应用很广泛的三相整流电路。三相桥式整流电路如图 2-3 所示。 (1)

很多电力电子设备采用三相交流电源供电，三相整流电路可以将三相交流电转换成直流电。三相桥式整流电路是一种应用很广泛的三相整流电路。三相桥式整流电路如图2-3所示。

(1)工作原理。在图2-3(a)中，L1、L2、L3三相交流电压经三相变压器T的一次绕组降压感应到二次绕组U、V、W上。6个二极管VD1～VD6构成三相桥式整流电路，VD1～VD3的3个阴极连接在一起，称为共阴极组二极管，VD4～VD6的3个阳极连接在一起，称为共阳极组二极管。

三相半波整流电路

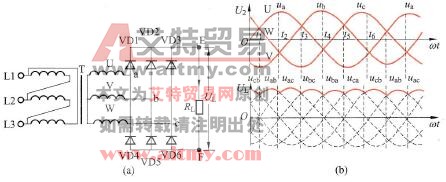

图2-3 三相半波整流电路

(a)电路；(b)波形

电路工作过程说明如下：

1)在t1～t2期间，U相始终为正电压（左负右正）且a点正电压最高，V相始终为负电压（左正右负）且b点负电压最低，W相在前半段为正电压，后半段变为负电压。a点正电压使VD1导通，E点电压与a点电压相等（忽略二极管导通压降），VD2、VD3正极电压均低于E点电压，故都无法导通；b点负压使VD5导通，F点电压与b点电压相等，VD4、VD6负极电压均高于F点电压，故都无法导通。在t1～t2期间，只有VD1、VD5导通，有电流流过负载RL，电流的途径是：U相线圈右端（电压极性为正）→a点→VD1→RL→VD5→b点→V相线圈右端（电压极性为负），因VD1、VD5的导通，a、b两点电压分别加到RL两端，RL上电压UL的大小为Uab(Uab=Ua-Ub)。

2)在t2～t3期间，U相始终为正电压（左负右正）且a点电压最高，W相始终为负电压（左正右负）且c点电压最低，V相在前半段负电压，后半段变为正电压。a点正电压使VD1导通，E点电压与a点电压相等，VD2、VD3正极电压均低于E点电压，故都无法导通；c点负电压使VD6导通，F点电压与c点电压相等，VD4、VD5负极电压均高于F点电压，都无法导通。在t2～t3期间，VD1、VD6导通，有电流流过负载RL，电流的途径是：U相线圈右端(电压极性为正)→a点→VD1→RL→VD6→c点→W相线圈右端（电压极性为负），因VD1、VD6的导通，a、c两点电压分别加到RL两端，RL上电压UL的大小为Uac (Uac=Ua-Uc)。

3)在t3～t4期间，V相始终为正电压（左负右正）且b点正电压最高，W相始终为负电压（左正右负）且c点负电压最低，U相在前半段为正电压，后半段变为负电压。b点正电压使VD2导通，E点电压与b点电压相等，VD1、VD3正极电压均低于E点电压，都无法导通；c点负电压使VD6导通，F点电压与c点电压相等，VD4、VD5负极电压均高于F点电压，都无法导通。在t3～t4期间，VD2、VD6导通，有电流流过负载RL，电流的途径是：V相线圈右端（电压极性为正）→b点→VD2→RL→VD6→c点→W相线圈右端（电压极性为负），因VD2、VD6的导通，b、c两点电压分别加到RL两端，RL上电压UL的大小为Ubc（Ub-Uc）。
