怎样采用三相功率表测量三相电路的功率

来源:艾特贸易2018-05-28

简介1 .检测方法 图 7-8 所示是用三相功率表测量三相电路功率接线方式。三相功率表实际上相当于两个单相功率表组合在一起,它有两个电流线圈和两个电压线圈,分别接于电路中,其内

    1.检测方法

    7-8所示是用三相功率表测量三相电路功率接线方式。三相功率表实际上相当于两个单相功率表组合在一起,它有两个电流线圈和两个电压线圈,分别接于电路中,其内部接法也相当于三相三线制电路的二功率表法,外部接线图如图7-8所示。

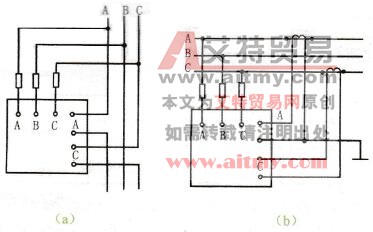

用三相功率表测量三相电路功率接线方式

    7-8    用三相功率表测量三相电路功率接线方式

    7-8 (a)所示是用三相功率表测量三相电路功率直接接入法。

    7-8 (b)所示是带有电流互感器的测量三相电路功率的接入法。对于这类使用电流互感器或电压互感器测量功率的线路,实际功率应为功率表的读数乘以电流互感器或电压互感器的变比值。

    2.需要说明的问题

    7-8所示电路的接线方法适用于测量三相三线制或负载完全对称的三相四线制电路的功率。
