手机射频电路部分的分析

    手机电路的识图技巧如下：

   1)以电源电路、射频电路、逻辑处理电路、控制与接口电路四个方面为突破口，根据外围元件的分布推测各个单元电路（或集成电路）的作用。

   2)根据手机结构图对其进行流程分析。

   3)根据手机结构图对其分割后进行单元电路分析。

    先分析接收与发射电路的核心器件（射频模块），如前端模块、中频模块等，再分析外围，如天线开关电路、高放、混频、本机振荡、发射压控振荡器( TXVCO)、高频功放、功控等。分析集成电路的方法有：找供电来源；找出逻辑电路送过来的控制信号，如RXON( RXEN)接收启动信号、TXEN (TXON)发射启动信号，若RXON (RXEN)脚无波形，可能是中央处理器CPU送来的控制信号断线了、CPU内局部损坏或软件出了问题；按照此处集成电路的各个功能来分析。

    摩托罗拉系列V998(V8088)手机中频模块的分析方法如下：

   (1)供电  H1脚B+为3.6V；C2\J8\A8脚为V1  5V；G1  VREF 2.75V。

    由此可知，中频模块共有三种供电。若缺少其中任何一种供电，则中频模块内部相关电路均不能正常工作，结果会出现无信号无网络或相应的其他故障。

   (2)控制  RXACQ H8#脚为接收启动信号；J4#脚DMCS为发射启动信号；H5#脚TXKEY为发射启动信号。控制内部锁相环(PLL)频率合成器的串行I²C总线为：H4脚SPI-CLK、J3脚SPI-DAT、G5脚SPI-CE。

    若逻辑电路（或CPU）送到中频模块U913的接收启动或发射启动信号消失了，则中频模块内部相应的接收处理或发射处理电路不能工作，结果会出现无信号无网络等相应的故障。若控制中频模块内部锁相环( PLL)频率合成器的串行I2C总线在信道搜索时无信号波形，则中频模块内部的锁相环( PLL)频率合成器不能正常工作，输出的误差电压也不正常，本机振荡器的振荡频率不准确，导致接收混频以后无中频信号或信号弱。

   (3)工作流程

   1)产生射频供电电源（二次电源）。

    ①C7脚SW-VCC：输出2.75V跳变电压，给中频放大管Q490供电。

    ②C1脚SFOUT：输出2.75V跳变电压，给Q344、LO1VCO电路供电。

    ③Q240 D极-RF-V1：输出2.75跳变电压，主要给内部调制解调器及二本振电路供电。

    ④Q242 D极-RF-V2：输出2.75跳变电压，主要给收信通道及内部主时钟电路供电。

   2) RX接收处理过程。U913中频模块内部接收处理过程如下：

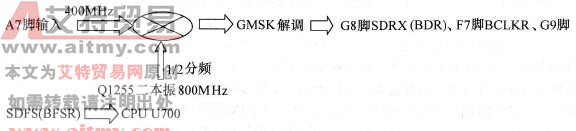

    从混频电路过来的400MHz中频信号经过中频放大管Q490放大，然后送到U913中频模块的A7脚，在其内部与经过1/2分频的第二本机振荡信号(400MHz)混频，得到零中频信号；再进行GMSK解调，得到数字信息，由I2C总线串行传输给CPU。

   3)主时钟的产生。E1、E2脚外部Y230晶体(26MHz)配合中频IC产生主时钟，在内部二分频得13MHz信号；H9脚送出1.4V误差电压控制13MHz变容管CR230，从而稳定13MHz主时钟的振荡频率；J6脚送出13MHz主时钟信号到CPU的G14#脚。

   4)锁相环频率合成器：

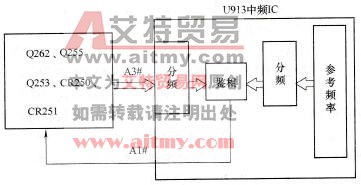

    ①一本振压控振荡锁相环频率合成器( LO1VCOPLL)如图5-4所示。

    图5-4    一本振压控振荡锁相环频率合成器

    在图5-4中，Q253、CR250、CR251构成一本振压控振荡器，输出信号经过Q262、Q255放大后取样到U913中频模块的A3脚，在其内部首先分频送到鉴相器；同时，13MHz主时钟的振荡频率也经过相应分频送到鉴相器进行比较；然后，U913中频模块的A1脚输出误差电压(1~4V)去控制一本振压控振荡器的变容二极管CR250、CR251，从而使一本振VCO工作在下变频的某一载频上。

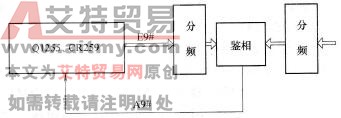

    ②二本振压控振荡锁相环频率合成器( L02VCOPLL)如图5-5所示。

    图5-5    二本振压控振荡锁相环频率合成器

    在图5-5中，Q1255、CR259构成二本振压控振荡器，输出800MHz二本振信号，取样到U913中频模块的E9脚，在内部首先分频送到鉴相器；同时，13MHz主时钟的振荡频率也经过相应分频送到鉴相器进行比较；然后U913中频模块的A9脚输出误差电压(1~4V)去控制二本振压控振荡器的变容二极管CR259，从而使其稳定在800MHz的载频上。

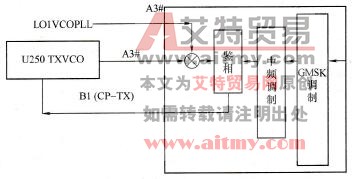

    ③发射压控振荡器锁相环频率合成器( TXVCOPLL)如图5-6所示。

    图5-6    发射压控振荡器锁相环频率合成器

    在图5-6中，逻辑电路输出的数字信息送到中频模块U913的内部，首先在其内部进行GMSK调制得到TXIQ信息，然后进行中频调制得发射中频已调信号送到鉴相器；同时，用于发射的压控振荡器U250 (TXVCO)产生的发射本机振荡信号与第一本机振荡( LOIVCOPLL)信号进行混频，也得到发射中频信号送到鉴相器；这两路发射中频信号在鉴相器内部进行比较，然后由U913中频模块的B1脚(CP-TX)输出误差电压(1~4V)去控制U250 TXVCO（发射压控振荡器），从而使TXVCO工作在上变频的某一载频上。

   5)发送(TX)电路的处理过程。中频模块U913的内部发射处理过程如下：

   6)产生波段选择控制信号。输出GSM-SEL、DCS-SEL波段切换控制信号，一方面由Q342控制管驱动控制高放接收波段切换的供电，另一方面由Q333控制管驱动控制发射波段切换的供电。

   7)对功控的控制。B6#脚产生标准功率等级电平到功控U340的#8脚。
