放大电路中反馈的类型

    由于反馈的极性不同，反馈信号的取样对象不同，反馈信号在输入回路中连接方式也不同。反馈大致可分为以下四类。

   (1)正反馈和负反馈。如果反馈信号与输入信号极性相同，使净输入信号增强，叫做正反馈；反之为负反馈。正反馈一般用于振荡电路中。

   (2)直流反馈和交流反馈。对直流量起反馈作用的叫直流反馈，对交流量起反馈作用的叫交流反馈。

   (3)电压反馈和电流反馈。根据反馈信号从放大器的输出端取出方式的不同，可确定是电压反馈还是电流反馈。反馈信号直接取自输出端负载两端电压的称为电压反馈；如果取的是电流，则是电流反馈。电压反馈的取样环节与放大器输出端并联，电流反馈的取样环节与放大器的输出端串联，如图2-47所示。

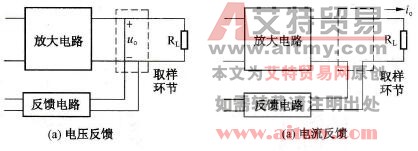

    图2-47    电压反馈与电流反馈

   (4)串联反馈和并联反馈。根据反馈信号在放大器输入端与输入信号连接方式的不同，可确定是串联反馈还是并联反馈。反馈信号在输入端是以电压形式出现，且与输入电压是串联起来加到放大器输入端，称为串联反馈；反馈信号是以电流形式出现，且与输入电流并联作用于放大器输入端，称为并联反馈，如图2-48所示。

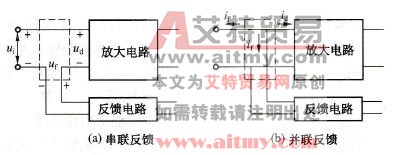

    图2-48    串联反馈与并联反馈
