放大电路中反馈放大器的组成

    所谓反馈，就是将放大器的输出信号（电压或电流）的一部分或全部送回到放大器的输入端，并与输入信号（电压或电流）相合成的过程。

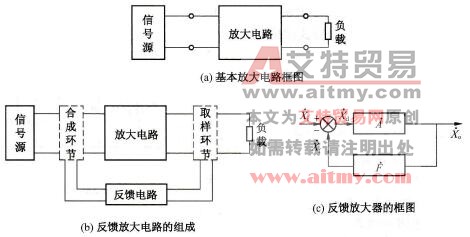

    如图2-46所示是基本放大电路框图。为了把放大器的输出信号送回到输入端，通常采用外接电阻或电容器等元件组成引导反馈信号的电路，这个电路叫反馈电路，如图2-46b所示。图中取样环节是表示反馈信号从放大器的输出端取出，取出的方式不同，反映反馈的类型不同。合成环节是表示反馈信号送回到放大器的输入端和原来的输入信号进行合成，合成的方式不同，反映反馈的类型不同。一般反馈放大器的框图如图2-46c所示。可见，反馈放大器是由基本放大电路和反馈电路组成的。

    图2-46    反馈放大器的一般框图
