时序逻辑电路中的移位寄存器

    移位寄存器除了具有存储数码功能外，还能在移位脉冲作用下，将数码逐位向左或向右移动，它分单向移位寄存器和双向移位寄存器两大类。

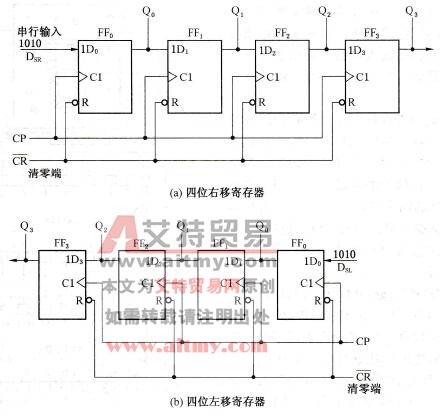

    ①单向移位寄存器。图9-22是四位右移寄存器和四位左移寄存器逻辑图，它由四个D型触发器组成。各触发器的输出Q端与右邻（或左邻）触发器D端相连，各CP脉冲输入端并联、各清零端CR也并联，数码输入时，依次在CP脉冲作用下逐个输入寄存器中。

    图9-22    四位移位寄存器

    ②双向移位寄存器。74LS194为四位双向通用寄存器。74LS194组件的外引线排列如图9-23所示，图中的M1、M0为工作方式控制端，M1、M0的四种取值(00、01、10、11)决定了寄存器的逻辑功能：保持、右移、左移和并行输入、并行输出，CR清除端为低电平0时，将寄存器清零。寄存器工作时应将CR端接高电平1，在工作方式控制端M1M0= 00时，寄存器中的数据保持不变；在M1M0=01时，寄存器处于向右移位工作方式，在CP脉冲上升沿出现时，DSR右移输入端的串行输入数据依次右移；在M1M0=10时，寄存器处于向左移位工作方式，在CP脉冲上升沿出现时，DSL左移输入端的串行输入数据依次左移；在M1M0=11时，寄存器处于并行输入工作方式，在CP脉冲上升沿出现时，将并行输入的数据传送到寄存器的并行输出端。

    图9-23    CT74LS194双向移位寄存器
