磁性开关两线如何接线?两线磁性开关接线图

磁性开关连接的电磁阀的

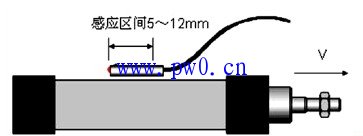

动作时间为Tc=0.05s，
最小动作范围Lmin=10mm，
则开关能检测的最大速度为200mm/s。

15、因磁性开关有个动作范围，故安装磁性开关的气缸存在一个最小行程，若气缸行程太小则会出现开关不能断开的现象；

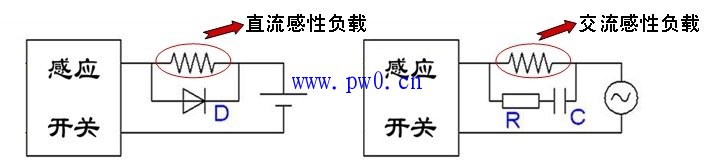

16、若负载为继电器、电磁阀等感性负载时，应做相应的保护；

整流二极管参数：容许的反向耐压要超过负载电压的5~10倍，顺向电流要超过负载电流。
RC回路：电阻2.7KΩ，电容0.1μF/600V。

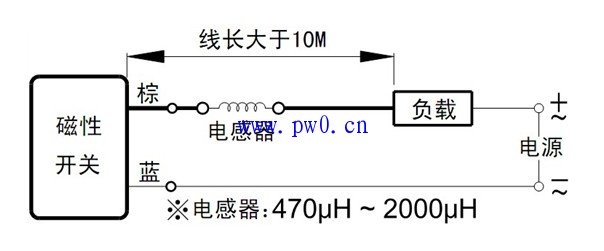

17、若使用电容负载或电线长度超过10M时，请在尽量靠近开关处，串联一个电感器（470～2000μH ），可延长使用寿命；

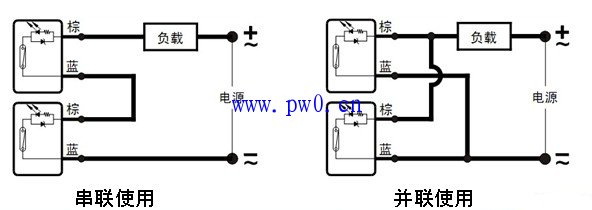

18、多个开关串联使用时，每个发光二极管都有内部压降，故负载电压会降低，可能造成不动作，所以开关串联时一般不多于4个；若串联电路中，只使用一个带指示灯的开关，其余的使用不带指示灯的开关，则可提高负载电压。
19、多个开关并联使用时，每个开关两端的压降和通过的电流都减少，故指示灯会变暗或不亮；

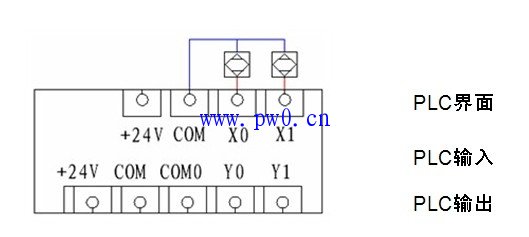

20、接入PLC使用时，接线如下：
磁性开关为控制信号，应接至PLC的输入端，上图以三菱FX系列PLC为例。
电磁阀为被控制元件，应接至PLC的输出端。

无接点磁性开关注意事项
有接点磁性开关使用注意事项的前11条，同样适用于无接点磁性开关，此外，还应注意以下几点：
1、配线时，应切断电源，以防配线失误，造成短路，损坏开关和负载电路，配线长度对功能无影响，请在100m之内；
2、应根据导线的颜色正确配线；
3、直流2线式开关，内部电压降在4V以下，压降较大应注意；
4、直接驱动继电器和电磁阀之类的感性负载时，应使用内置过电压吸收器的继电器和电磁阀；
5、多个开关串联使用时，使用注意事项与多个有触点开关串联时的情况相同，因为每个无接点开关都有内部电压降（左图接法）

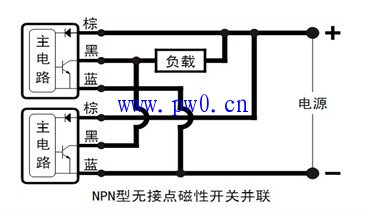

6、多个开关并联使用时，只要一个开关动作，便会有输出，是哪个开关动作，可由各自的指示灯确认。当开关未吸合时，由于每个开关都存在漏电流，所以棕漏电流较大，有可能导致误动作。故要求负载动作电流必须大于总漏电流。
对于3线式开关，因为每个开关的漏电流仅为100μA，所以多个开关并联使用，一般不会导致负载误动作。

7、接入PLC使用时，接线如下：

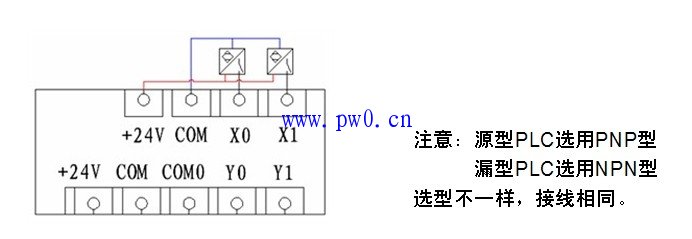

三线式无接点磁性开关，棕色线和蓝色线分别接＋24V和COM，黑色线接入至PLC输入点X…。
四/五线式磁性开关一般多一组常开/闭触点，接法同上。
