微动开关引脚图和原理图符号

微动开关引脚图和原理图符号

微动开关引脚图

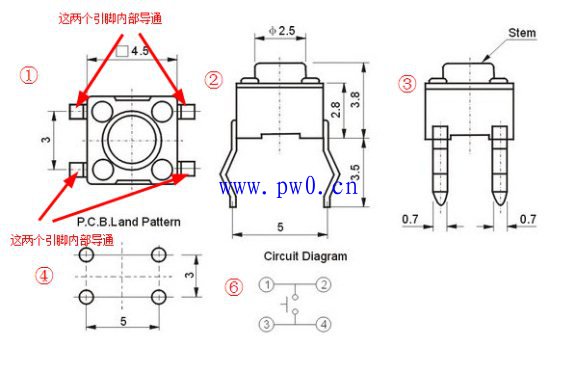

上图为微动开关（按键）的图解，第一个图中标注的，可以看到按键四个引脚，其中两两内部导通，也就等同于只有两个引脚。所以在焊接的时候一定需要注意引脚的方向。

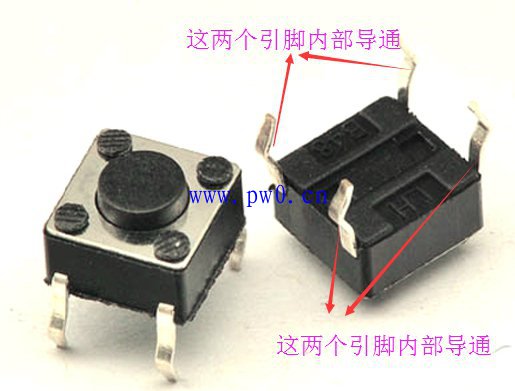

实物上如何区分按键的方向：见下图：

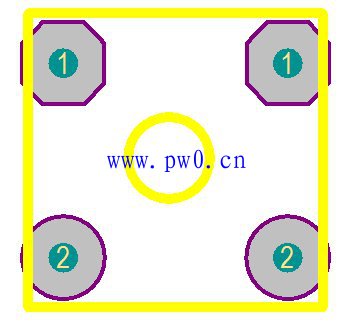

PCB图中如何区分微动开关（按键）放置的方向，见下图：

根据上面的PCB图中可以发现，内部连接在一起的引脚的焊盘是一样的，这个可以通过放大PCB图看到，还有内部相连的两个引脚在画PCB图的时候才有可能直接将其相连接。可想如果不是内部连通的引脚内部要是将其连接在一起，那么按键上的四个引脚都变连接一起了，那么这个按键就没有用了。

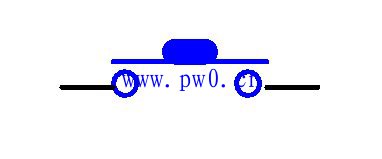

在画原理图符号的时候通常就画出两只不相连的引脚，见下图：
