三端稳压器参数含义说明

三端稳压器参数含义说明
对于三端稳压器，最常用的有78X系列和79X系列。那么针对7805解释一下各个参数的意义。

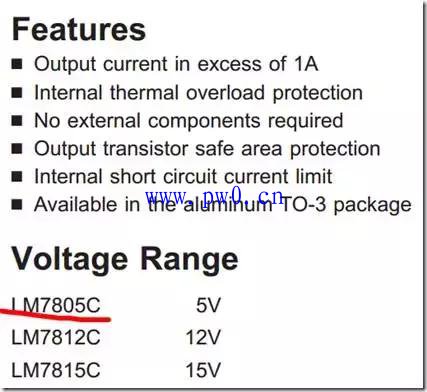

首先下载7805手册，可以看出其特性描述如下：

1.输出电压和输出电流
7805输出5V，电压能达到1A，实际能够达到800mA已经不错了。
2.线性调整率

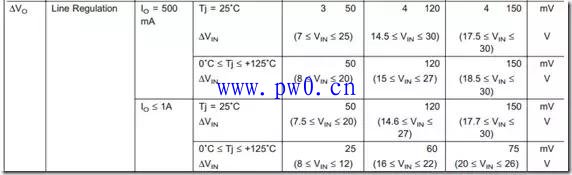

线性调整率是输入电压有一定的变化范围，那么输出电压变化多少，如下图是7805的线性调整率

3.负载调整率
负载发生变化时，输出电压也会有所下降，负载较轻时，输出电压会有所上升。

4.静态电流
此参数越小越好，这是IC本身的消耗。

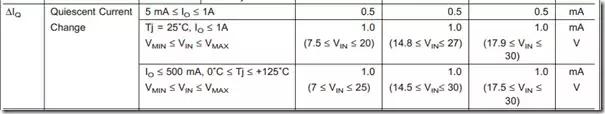

5.静态电流变化量
负载发生变化，静态电流变化量的多少。

6.输出噪声电压

一般7805输出为高频噪声，所以再对输出端进行滤波时，可以选择相应的电容。

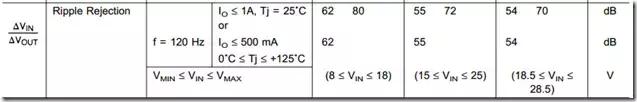

7.纹波抑制比
低频时可以不用太多关注，高频时需要注意。

8.输出电抗
频率越高，输出电抗会有所增大。

9.短路保护电流

超过此电流，会引起过电流保护，电压会迅速下降。
10.维持输出最小输入电压
此参数非常重要，若要是输出想要的输出电压，输入电压必须大于此值，否则不能得到想要的输出性能。7805要求最小的输入电压为7.5V。
