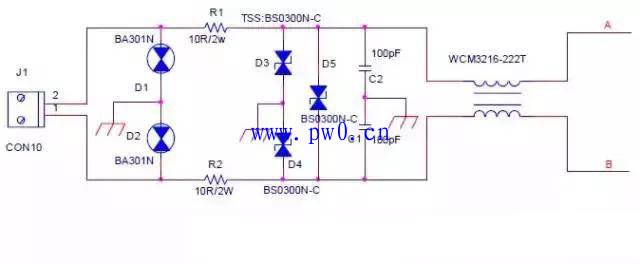

RS485接口电路原理设计图

RS485 接口原理设计

1. D1、D2 为气体放电管，主要用来泄放共模浪涌能量，气体放电管击穿电压300V，通流量1kA；

2. D3、D4、D5 为半导体放电管，主要用来泄放共模以及差模浪涌能量，半导体放电管型号BS0300N-C，其导通电压为40V，通流量为100A；

3. R1、R2 选用10Ω，（不用逗号）1/2W 的电阻，因半导体放电管启动电压要低于气体放电管，为保证气体放电管能顺利的导通，泄放大能量必须增加此电阻（R1、R2）进行分压，确保大部分能量通过气体放电管泄放，半导体放电管作精细防护；

4. C1、C2 电容，给干扰提供低阻抗的回流路径，能有效减小对外的共模干扰电流同

时对外界干扰能适当的滤波；此电容容值可以根据实际的情况进行调整，从22pF至1000pF，典型值为100pF；

5. 共模电感能够对衰减共模干扰，对单板内部的干扰以及外部的干扰都能抑制，能提高产品的抗干扰能力，同时也能减小通过信号电缆对外的辐射，共模电选择100MHz 时阻抗为2200Ω的器件；

6. 在实际测试中如果接口存在EMC 问题，以上元器件均可调整，具体元器件调整参数参照《常用电磁兼容器件选型规范》。
