电气照明电路施工图

电气照明电路施工图
作为实际电路安装的依据，必须是根据国家颁布的有关电器技术标准和统一符号绘制的施工图。照明施工图常用的有两种：

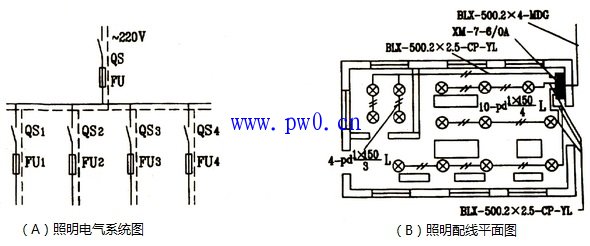

照明系统原理图，它表明电气系统各元件间的联接方式、电气系统的工作原理及其作用（不涉及电气元件的结构及安装情况）。如上图（A）所示。另一种是安装接线图，它是安装工程施工的主要图纸，是根据电气元件的实际结构和安装情况绘制的。安装接线图只考虑元件的安装配线而不明显地表示电气系统的动作原理，它往往与平面布置图画在一起，如上图（B）所示，它是工程技术的“语言”，只有看懂它，才能认识和确定图上画的是一些什么电气元件，它们之间应怎样连接和有什么技术要求等，以便照图备料和进行正确的安装。
