86型墙壁开关插座接线安装方法

86型墙壁开关插座接线安装方法
墙壁开关放置有规定，门扇开向或右边，
离地1.4m，为标准，距框0.2m较适宜。
插座如何来设置，离地0.3或1.4 (m)
两孔插座左接地，三孔四眼上零系。
开关安装说明:

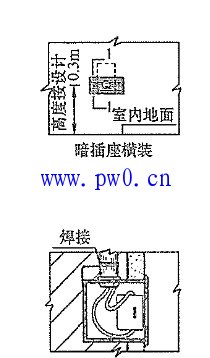

86型墙壁开关插座的装置一般设在门的开向或右边，明装高度1.8m，暗装高度如下图所示。

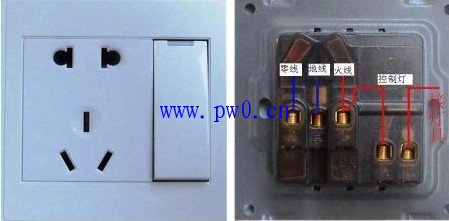

插座的设置及多少视面积和方便而定，其高度按设计有0.15, 0.3和1.4m.安全接她或接零(N)规定。要提前确定电线排的是暗线，可以给插搭配合适的底盒，底盒放在要安装的窟窿里，然后把电线从底合进线孔给引出，然后要用水泥砂浆来进行填孔，可固定底盒，注意底盒必须安装的墙面平整，砂浆干固以后电线选择接好再插座上，用螺丝来固定在底盒上就可以了。 提示：共有四根内线：一根是相线（火线），一根是零线，一根是接地线，一根是控制灯具的开关接线。


墙壁开关的接线
I—上孔接相线;2—下孔接零线;3—左孔接零线;4—右孔接相线;5—上孔接保护地线或保护零线;6—1相;7—2相;8—3相
