卧室双控开关安装接线步骤图解

卧室双控开关安装接线步骤图解
在卧室安装开关插座时，对照明的控制一般会采用双控开关，就是既能在床头控制照明的开闭，也能在进门处控制，特别方便躺在床上控制照明灯具，在寒冷的冬天，不需离开温暖的被窝，伸伸手就能开关和关灯了，非常方便。
显而易见，卧室安装双控开关是非常实用的。那么，如果想把卧室原来的单控开关改成此类双控开关，该怎样操作呢？下面就以最简单的单联双控开关为例，图示解说一下最普通的双控开关的安装方法和步骤。
一、材料准备
卧室安装照明双控开关，一般采用单联双控开关（不太了解联、控什么意思的朋友可以看看开关插座基础知识：位、控、极的含义这篇文章）。事先准备两只单联双控开关，导线若干米，长度以两只双控开关之间距离的两倍为准。
二、单联双控开关结构图

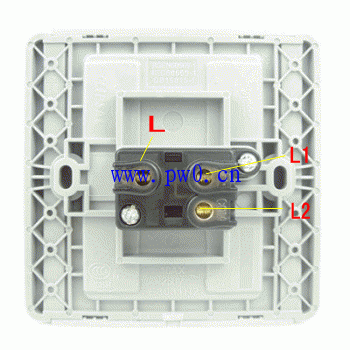

单联双控开关与单联单控开关的两个触点不同的是，它有有三个触点，也就是三个接线端子，可以组成两个电路，在接通（断开）一个电路的同时，断开（接通）另一个电路，一般中间的接线端子是公共端，分别以L1和L2表示，也就是下图施耐德开关右侧的位置。另一个端子位于左侧，以L表示。

三、单联双控开关接线图

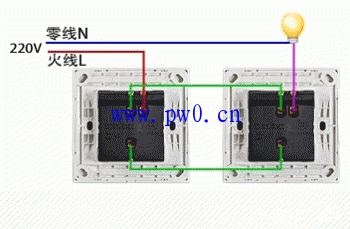

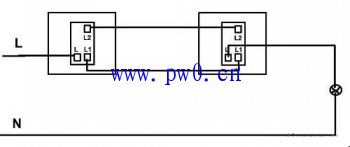

接线时，将两个公共端子分别边线，即两个L1和两个L2分别连起来，火线接在一个双控开关的L端子上，零线接在另一个双控开关的L端子上。


四、安装单联双控开关注意事项
图示和实物都很清晰的，只要按图接线，就能实现双控的目的。有些朋友安装后，不能实现双控，要仔细检查火线和零线是否有断开现象，再检查一下单联双控开关本身有没有异常现象。对于品牌开关而言，火线或零线出问题的机率较高。
