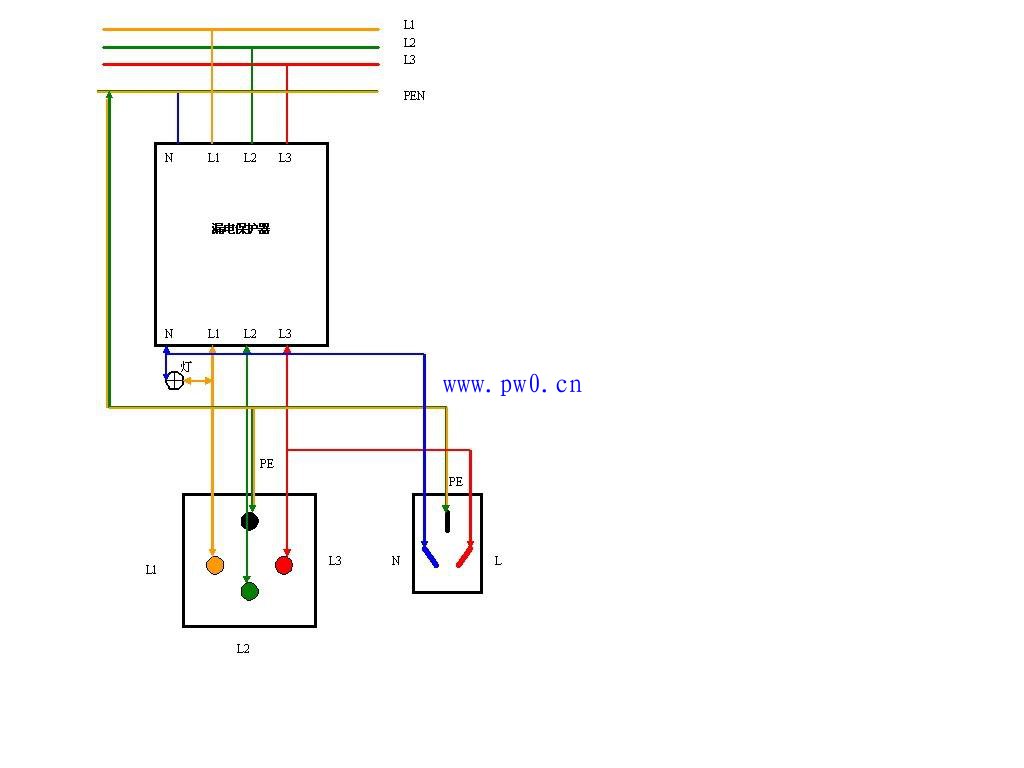

三相四线插座怎么接线?三相四线插座接线图解

三相四线插座怎么接线?三相四线插座接线图解
三相四线插座用于使用低压三相交流电源的较小功率的设备，最常用的是三相异步电动机，最大额定电流一般不超过60A。按插孔的截面形状来分，有圆孔和长方孔两种类型，如图所示。

插座正面的线序为，左：一相。下：二相。右：三相。最上面的孔可以是地线或者零线，因供电系统而异，为保护作用。
接线的时候要是标准的电线颜色，那么就，左黄，下绿，右红；最上面是黄绿。
三个相线同色的时候，左下右三个孔通常按电机正转的顺序接线：可以是 ABC, BCA, CAB 相序。
