快速稳定时间FET输入放大器INA110

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

简介INA110是单片多用途FET输入仪表放大器,其电流反馈电路布局和输入级激光校正,提供了优越的动态特性和精确度。INA110是高速或多路输入数据采集系统的理想器件,信号可在4μs内稳定到

INA110是单片多用途FET输入仪表放大器,其电流反馈电路布局和输入级激光校正,提供了优越的动态特性和精确度。INA110是高速或多路输入数据采集系统的理想器件,信号可在4μs内稳定到0.01%,其内部电阻提供增益设定为1、10、100、200、500V/V,连接RG可得到所需的增益。输入端提供保护,对于差模和共模输入电压可达±Vcc。极高的输入阻抗和低的输入偏流,使得INA110成为用于输入滤波或输入保护电路的理想器件。INA110采用16脚塑封DIP和陶瓷DIP封装、SOL-16表面封装,可应用在军用级、工业级和商业级温度范围内。

快速稳定时间FET输入放大器INA110

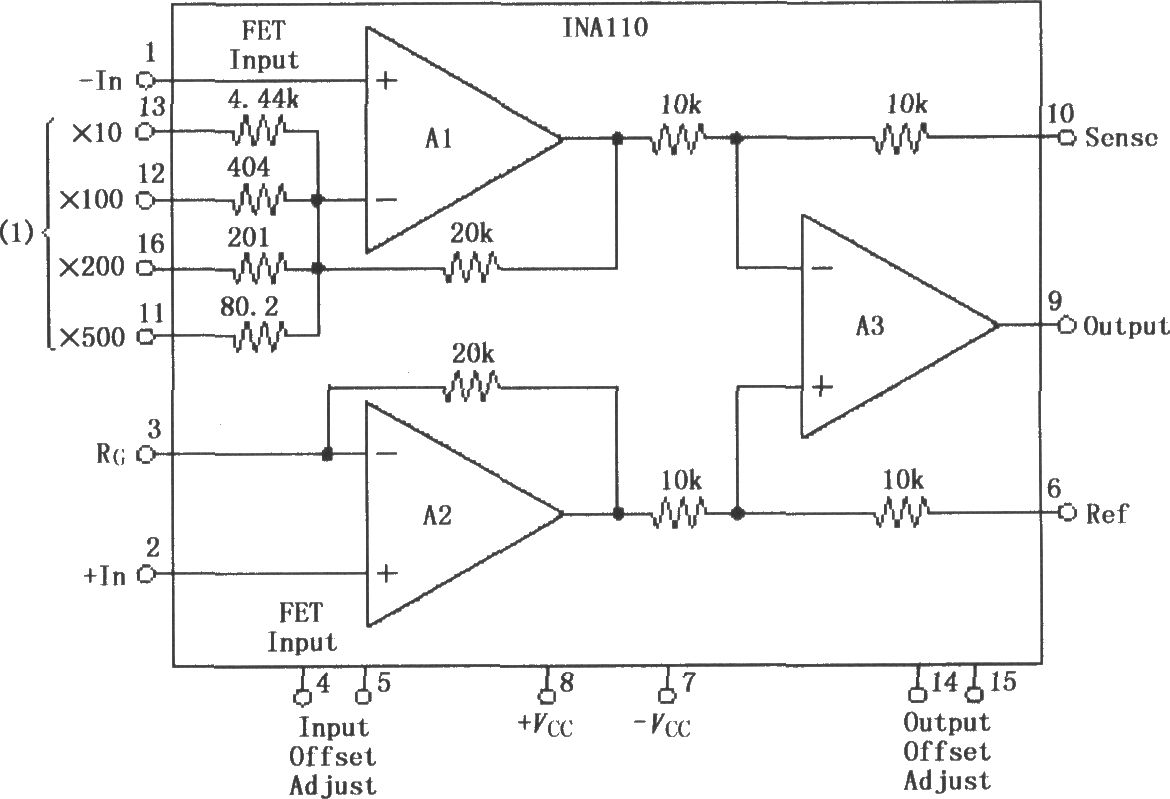

内部框图:

快速稳定时间FET输入放大器INA110

快速稳定时间FET输入放大器INA110
