仪表放大器屏蔽层驱动产生器(INA105)

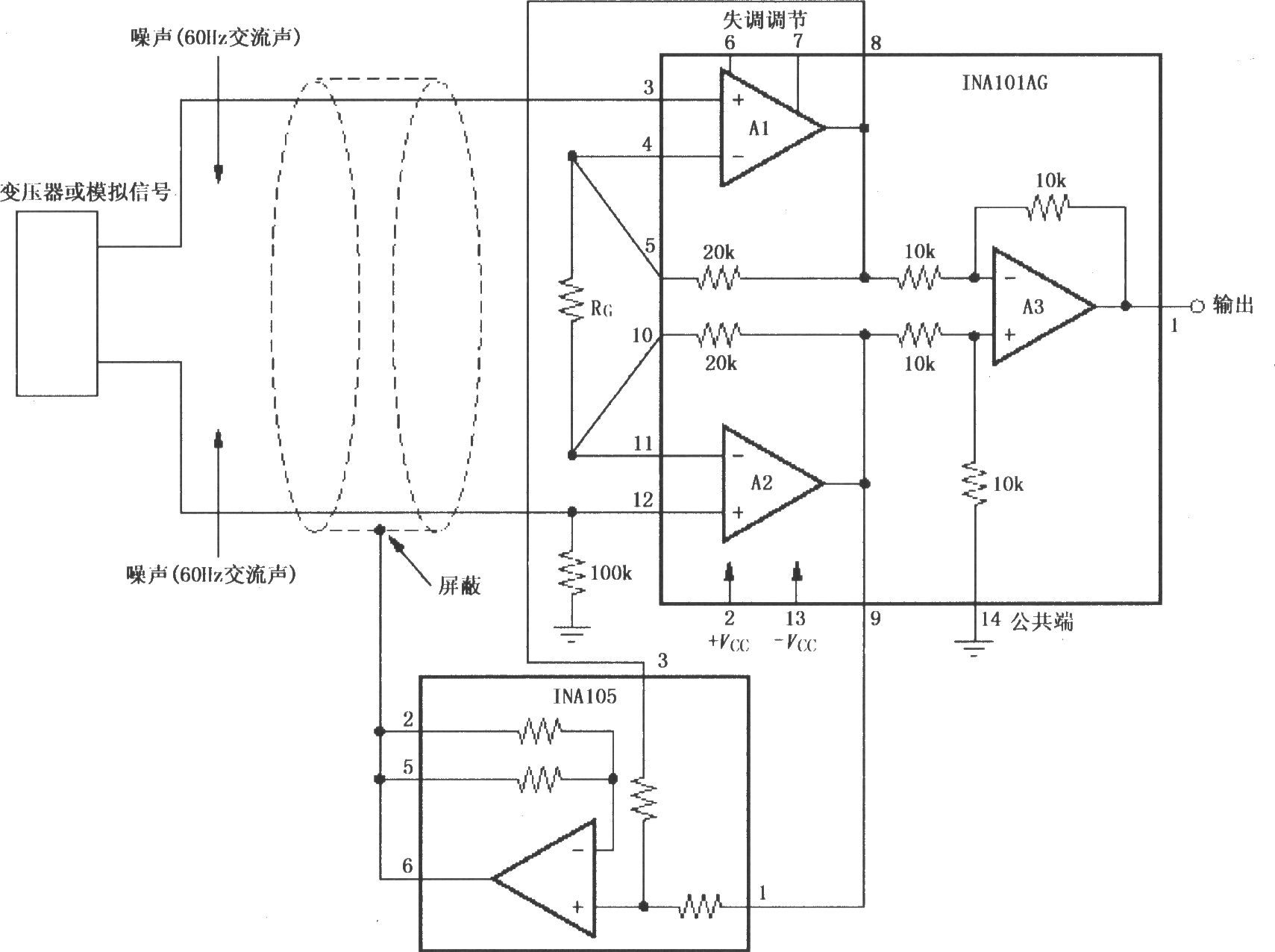

如图所示为仪表放大器屏蔽层驱动产生器。由抗干扰理论与实践证明，传输弱信号的电缆线的屏蔽层加上一定电位时，将大大减小由屏蔽层与芯线之间分布电容耦合引入的干扰。图中电路便是基于这种考虑，用INA105构成屏蔽层驱动产生器，输入信号来自于仪表放大器内部运放输出，叠加后INA105输出加到屏蔽层，即屏蔽层电位被抬高到仪表放大器内部运放输出的电位，从而使电缆线上的干扰大大减小。
