增益为1／2的精密放大电路(INA105)

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

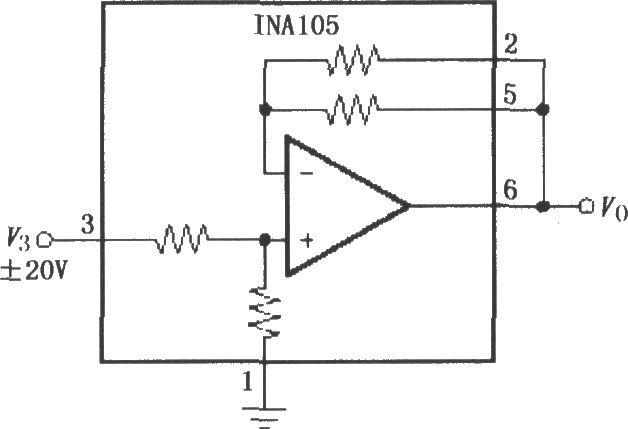

简介如图所示为增益=1／2的精密放大电路。该电路巧妙地将2脚与5脚相连，内部两个25kΩ电阻并联，构成一个增益为1／2的同相放大器，即输出电压Vo=1／2V3，增益误差=0.01％(最大)。
