INA105精密增益差分放大器
转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02
简介INA105是单片增益G=1的差动放大器,由一个精密运放和金属镀膜电阻组成。激光校正保证了增益精度和共模抑制,优越的电阻温度系数维持了在整个温度范围内的增益精度和共模抑制。差

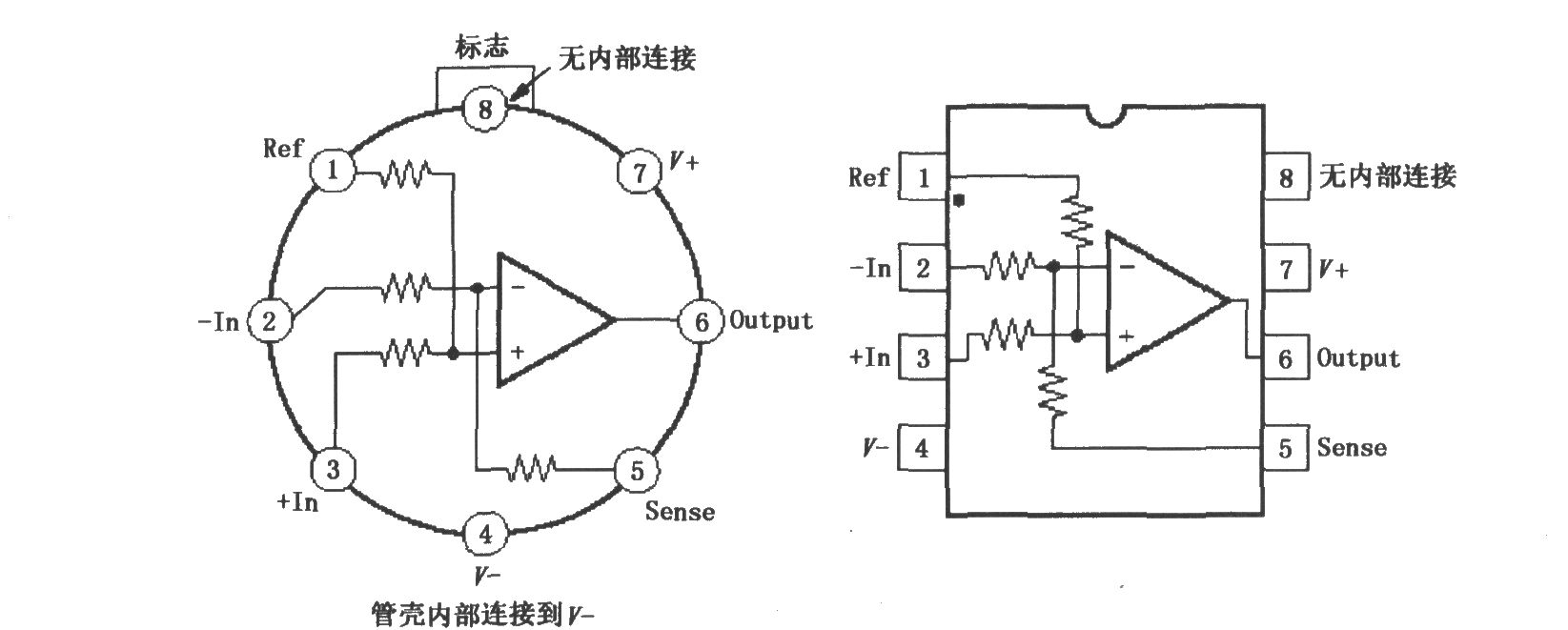

INA105是单片增益G=1的差动放大器,由一个精密运放和金属镀膜电阻组成。激光校正保证了增益精度和共模抑制,优越的电阻温度系数维持了在整个温度范围内的增益精度和共模抑制。差分放大器是许多通用电路的基础,INA105提供精密差分放大器的功能,无需昂贵的精密电阻网络。INA105采用8脚塑封DIP、TD99金属封装、SO-8表面封装。INA105可用于差分放大、仪表放大、单位增益反相放大、增益1/2放大、增益2同相放大、平均值电压放大、绝对值电压放大、求和放大、同步解调、4~20mA传输、电压控制电流源等,其引脚排列如图所示。
INA105精密增益差分放大器
