由OPA1013和INA117构成输入缓冲器的电流检测电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

简介如图所示为由OPA1013构成输入缓冲器的电流检测电路。在INA117输入端加一级缓冲器可以使放大器增益误差为零或共模抑制比降低。OPA1013可以构成电压跟随器(短接R2,省略R1);也可以构成

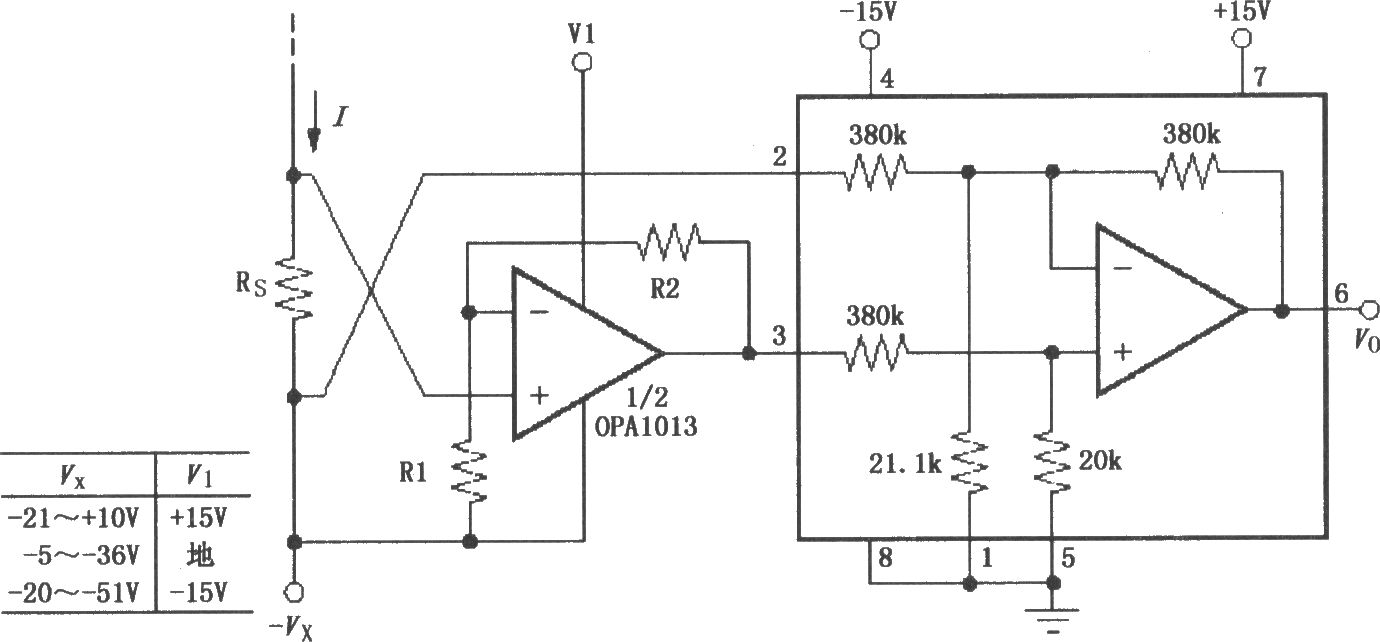

由OPA1013和INA117构成输入缓冲器的电流检测电路 如图所示为由OPA1013构成输入缓冲器的电流检测电路。在INA117输入端加一级缓冲器可以使放大器增益误差为零或共模抑制比降低。OPA1013可以构成电压跟随器(短接R2,省略R1);也可以构成具有增益的同相放大器,具有一定增益可以改善INA117前向通道的信噪比和CMR,同时允许取样电阻上可以有较低的电压降。选择运放OPA1013作为缓冲器可以使输入输出电压摆幅接近负电源。V0=IRs(1 R2/R1)。
