由INA117构成的测量电源输出电流电路

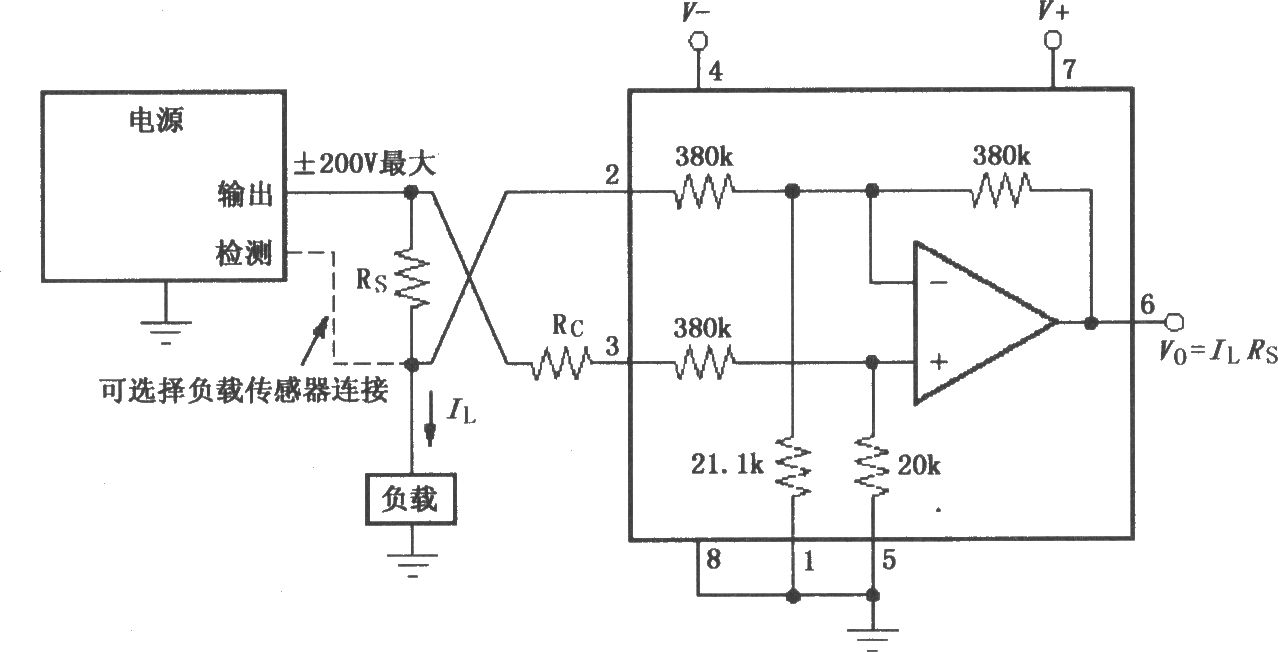

如图所示为由INA117构成的测量电源输出电流电路。在电源与负载之间串联一个取样电阻Rs， INA117输入阻抗很大，因此流过负载电流IL也同样流过Rs，检测Rs两端的电压降即可测量电源电流的大小。由于取样电阻Rs的存在，将造成输入端电阻网络失配，会引起共模抑制比下降，这可以用在输入端串联电阻Rc来解决。如果取样电阻的阻值低于20Ω，共模抑制比的下降可忽略不计，则串联电阻Rc可以不用。如果所用电源具有检测端，则Rc下端可与电源检测端相连，以消除电压降误差。
