高共模电压差分放大器INA117
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02
简介INA117是精密单位增益差分仪表放大器，具有很高的共模输入电压范围。内部包含一个精密运放和集成薄膜电阻网络。INA117能够在高达±500V瞬间共模信号中精确测量微弱的差分电压。在许

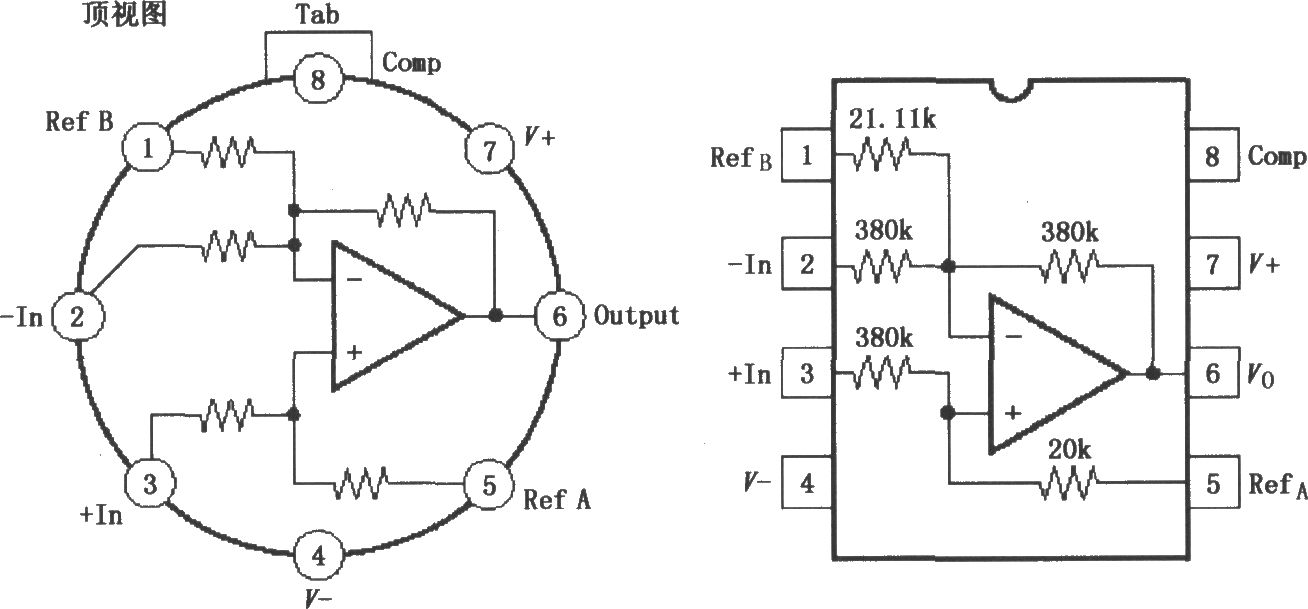

INA117是精密单位增益差分仪表放大器，具有很高的共模输入电压范围。内部包含一个精密运放和集成薄膜电阻网络。INA117能够在高达±500V瞬间共模信号中精确测量微弱的差分电压。在许多应用场合，电气隔离不是必需的，INA117能够替代隔离放大器。这可以取消输入端昂贵的电源，消除纹波、噪声和静电电流的影响。INA117具有0．001％的非线性失真和200kHz带宽，其性能优于普通隔离放大器。INA117采用8脚微型塑封DIP和SO-8表面封装，温度范围为0～ 70℃；TO-99金属封装的温度范围为-25～ 85℃和-55～ 125℃。INA117的引脚排列如图所示。
高共模电压差分放大器INA117
