INA116缓冲器保护驱动电路
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02
简介如图所示为缓冲器保护驱动电路。对于较慢的输入信号，可以直接利用仪表放大器内部的运放输出电压驱动电缆；而对于快速输入信号，由于电缆电容的存在，仪表放大器内部运放不能

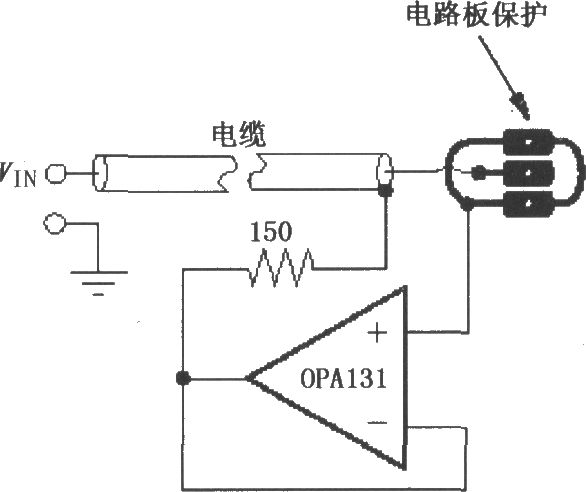

如图所示为缓冲器保护驱动电路。对于较慢的输入信号，可以直接利用仪表放大器内部的运放输出电压驱动电缆；而对于快速输入信号，由于电缆电容的存在，仪表放大器内部运放不能输出足够快速变化电流驱动电缆。利用运放OA131构成电压跟随器缓冲输出，对电缆驱动起到抗干扰保护作用，电压跟随器缓冲输出被限制在约 2mA／-50μA。
