INA115构成的开关增益仪表放大电路

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

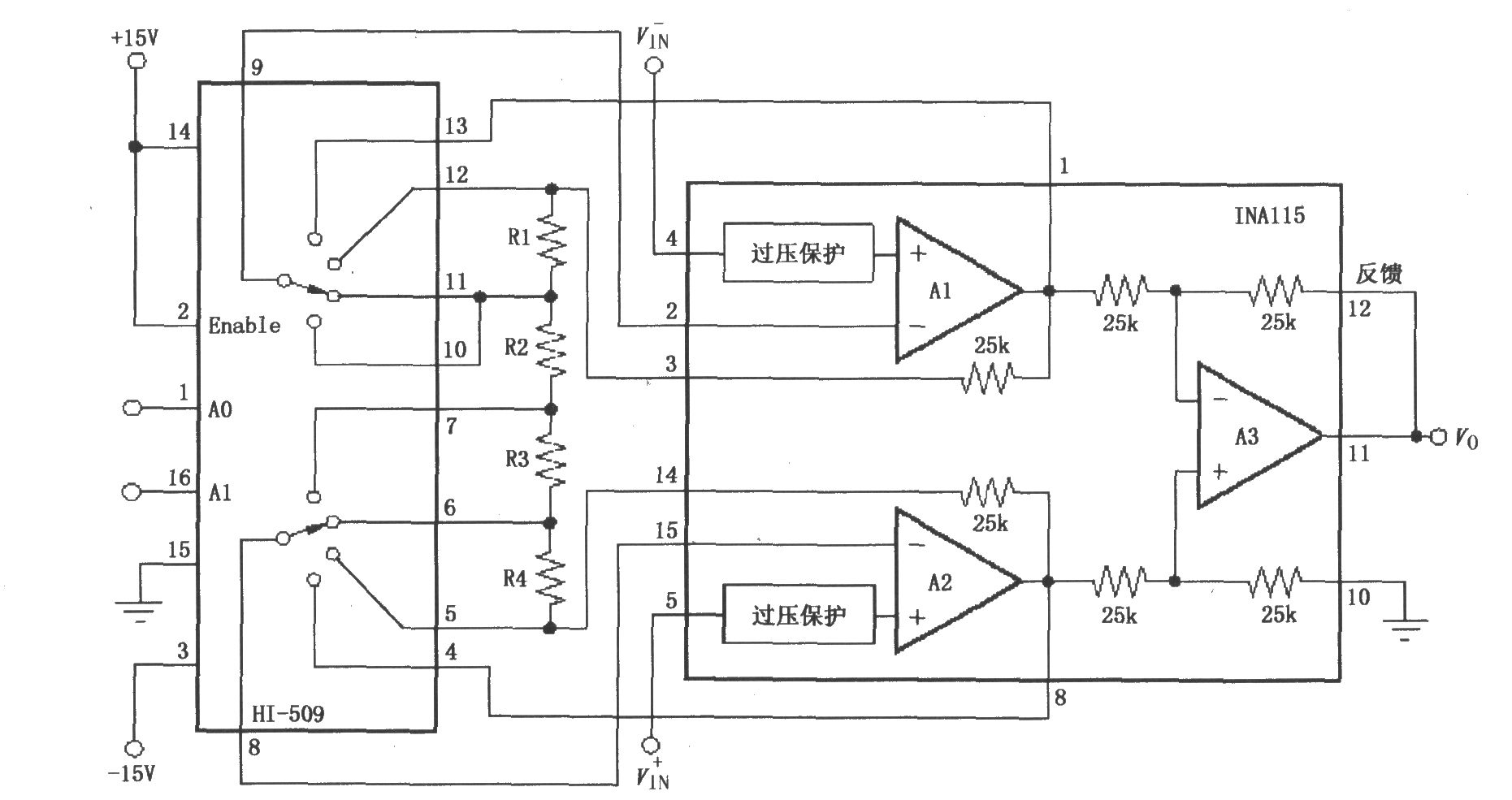

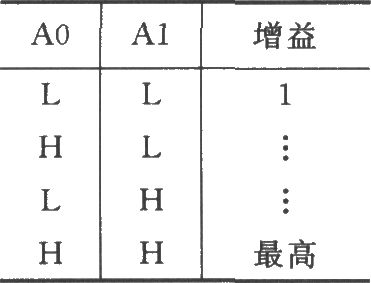

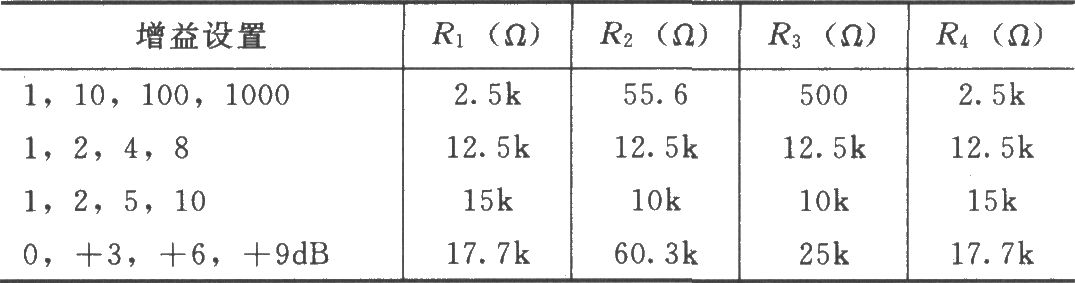

简介如图所示为开关增益仪表放大电路(最少元件)。该电路采用二双刀四掷模拟开关HI-509切换不同电阻，数字信号(低电平L、高电平H)输入A0、A1选择4种增益。不同的R1、R2、R3、R4电阻值可以组
