INA114构成的差动电压-电流变换电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02

简介如图所示为差动电压一电流变换电路。INA114输出经由R1及A1构成的电流源,因运算放大器输入阻抗极高,偏流极小,与输出至负载的电流相比可忽略不计,因此输出电流Io可以看作是恒定

INA114构成的差动电压-电流变换电路

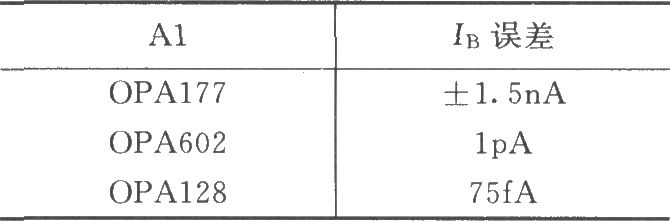

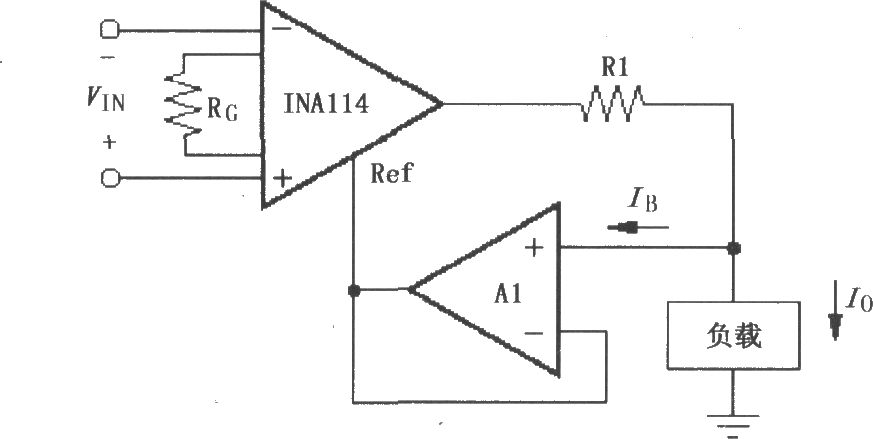

如图所示为差动电压一电流变换电路。INA114输出经由R1及A1构成的电流源,因运算放大器输入阻抗极高,偏流极小,与输出至负载的电流相比可忽略不计,因此输出电流Io可以看作是恒定的,只与输入电压和R1有关,Io=(VIN/R1)×G。A1选型如下表所示。
