INA115精密仪表放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-02
简介INA115是低成本、高精度通用仪表放大器，内部采用通用的三运放设计和小尺寸。类似于INA114，INA115提供附加连接到输入运放A1和A2，用于在高增益状态下提高增益精度和用于开关增益放大

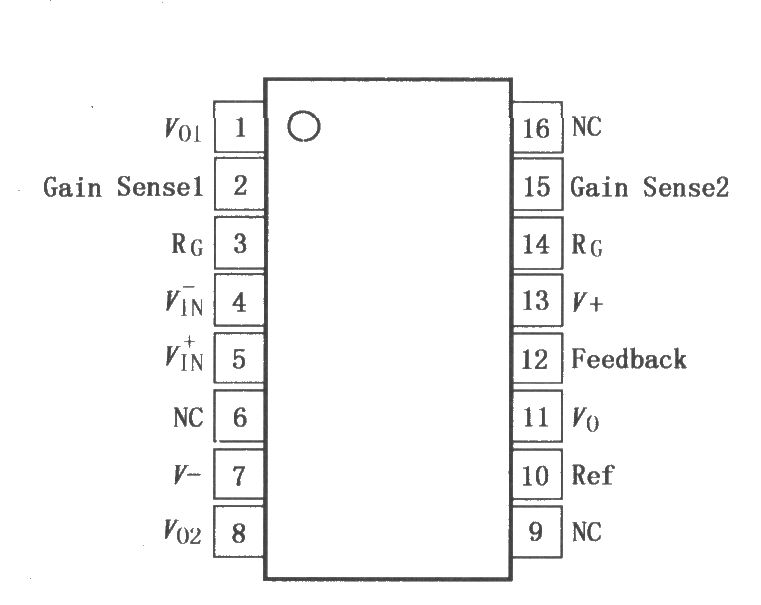

INA115是低成本、高精度通用仪表放大器，内部采用通用的三运放设计和小尺寸。类似于INA114，INA115提供附加连接到输入运放A1和A2，用于在高增益状态下提高增益精度和用于开关增益放大器电路形式。INA115用一个外部电阻，可设定从1～1000的任意增益值，内部输入保护电路使之能经受±40V电压而不会损坏。激光校正保证了极低的失调电压及漂移和高共模抑制比。INA114采用SOL-16表面封装，其引脚排列如图所示。
INA115精密仪表放大器
