SMP08／18用做多路输出选择器，与解码器、D／A转
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-07
简介如图所示为SMP08／18用做多路输出选择器，与***、D／A转换器构成的八通道多路复用D／A变换电路。数字信号输入模数转换器DAC8228，输出产生模拟电压送到SMP08。地址总线输入通道选择信

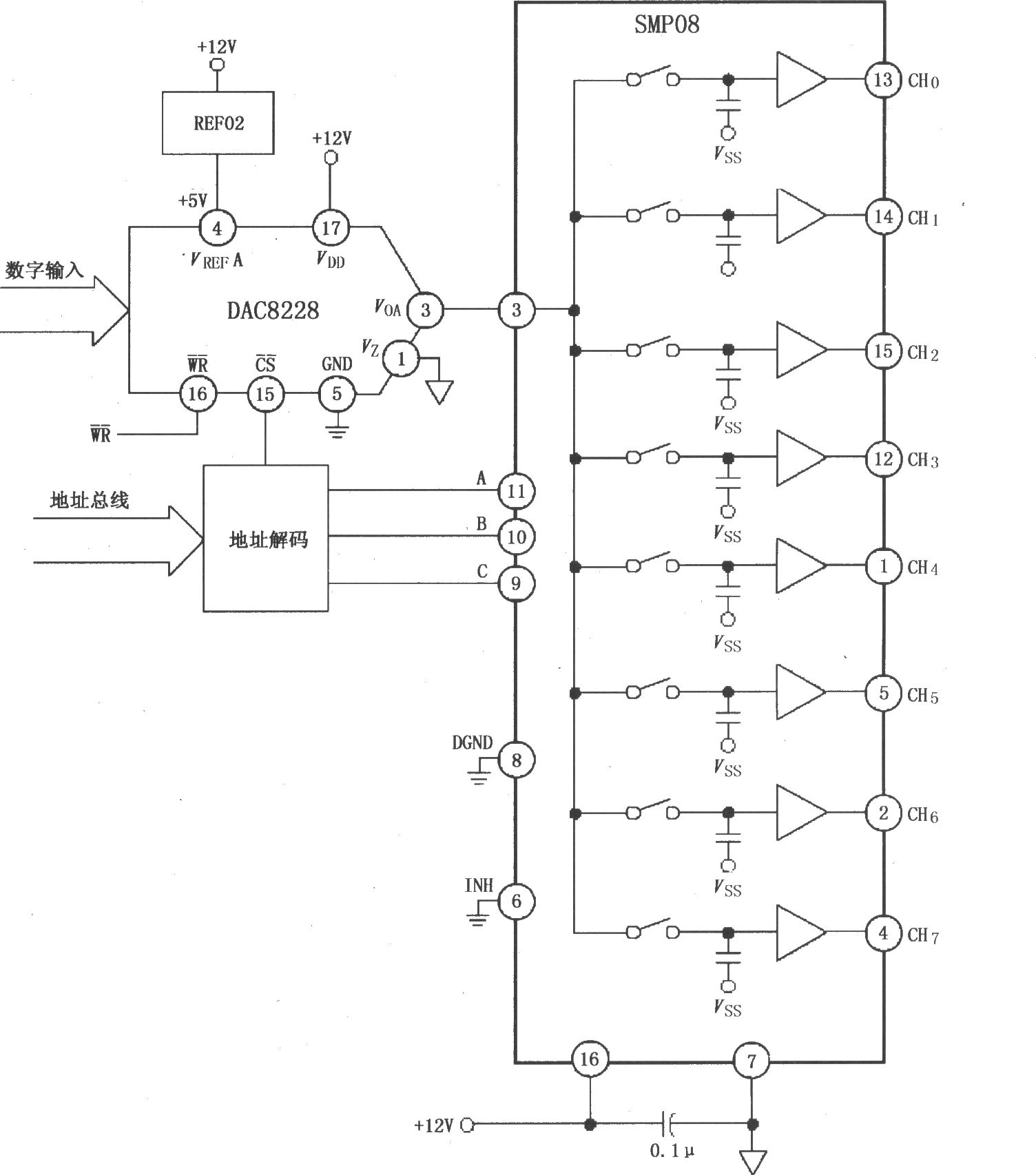

如图所示为SMP08／18用做多路输出选择器，与***、D／A转换器构成的八通道多路复用D／A变换电路。数字信号输入模数转换器DAC8228，输出产生模拟电压送到SMP08。地址总线输入通道选择信号到地址***，不同的地址解码后分别控制8路开关，分别输出8路模拟信号，通道解码见下表。SMP08／18的输出电压下降率为20mV／s，因此保持放大器必须在每500ms时间刷新一次。输入模数转换器采用10bit DAC时，保持放大器刷新率必须低于120ms；采用12bit DAC时，保持放大器刷新率必须低于31ms。该电路方案比直接采用多通道DAC的方案要节省成本且效率高。
