由INA118构成的交流耦合仪表放大器

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-07

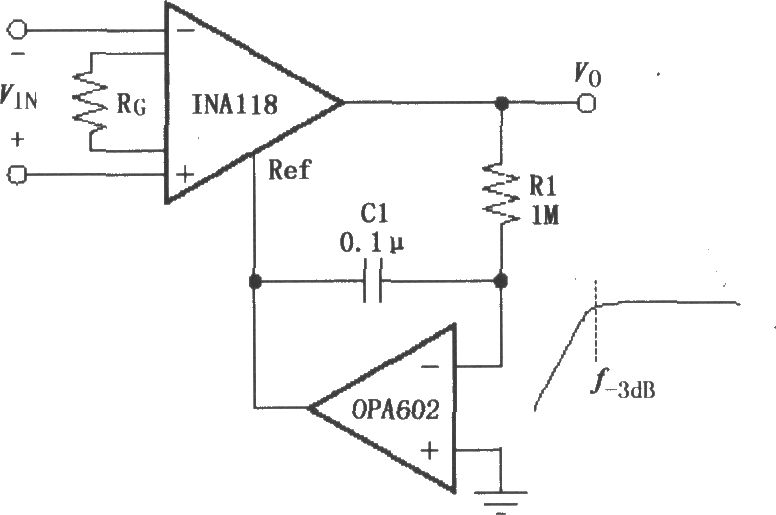

简介如图所示为由INA118构成的交流耦合仪表放大器。OPA602构成具有交流特性的反馈电路，f-3db=1/2πR1C1=1.59Hz。将信号反馈到INA118的Ref端(5脚)，由此组成交流耦合电路。
