由INA118构成的有冷端补偿的热电偶放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-07

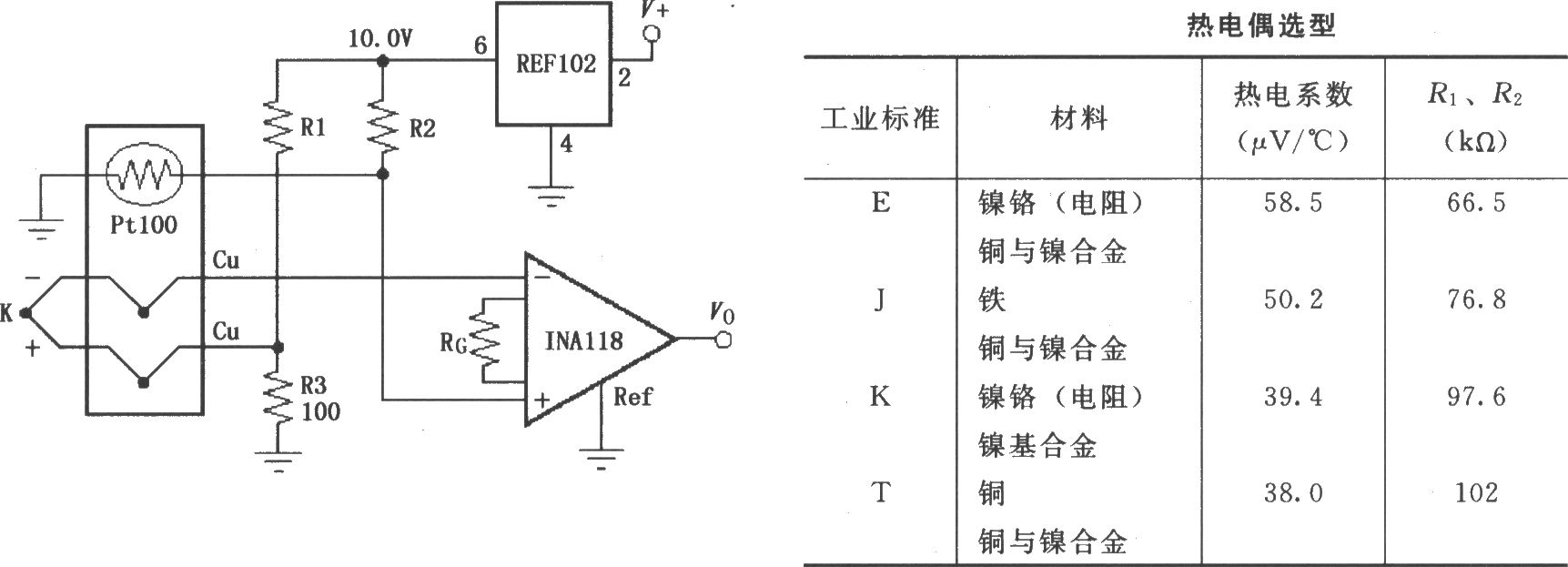

简介如图所示为由INA118构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。
如图所示为由INA118构成的有冷端补偿的热电偶放大器。采用REF102精密基准电压源(10V)对热电偶供电。热电偶选型与电阻R1、R2的匹配如表所示。
