INA122的信号和电源的基本连接电路
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-07
简介如图所示为INA122的信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。基准端必须是低阻连接，如有10Ω串联电阻，

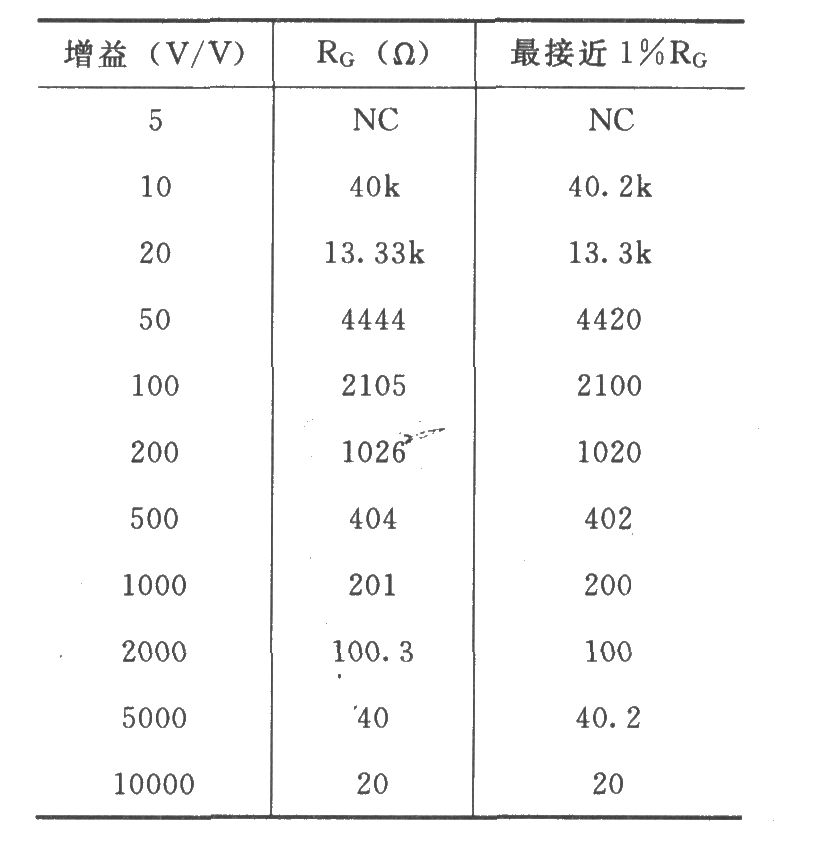

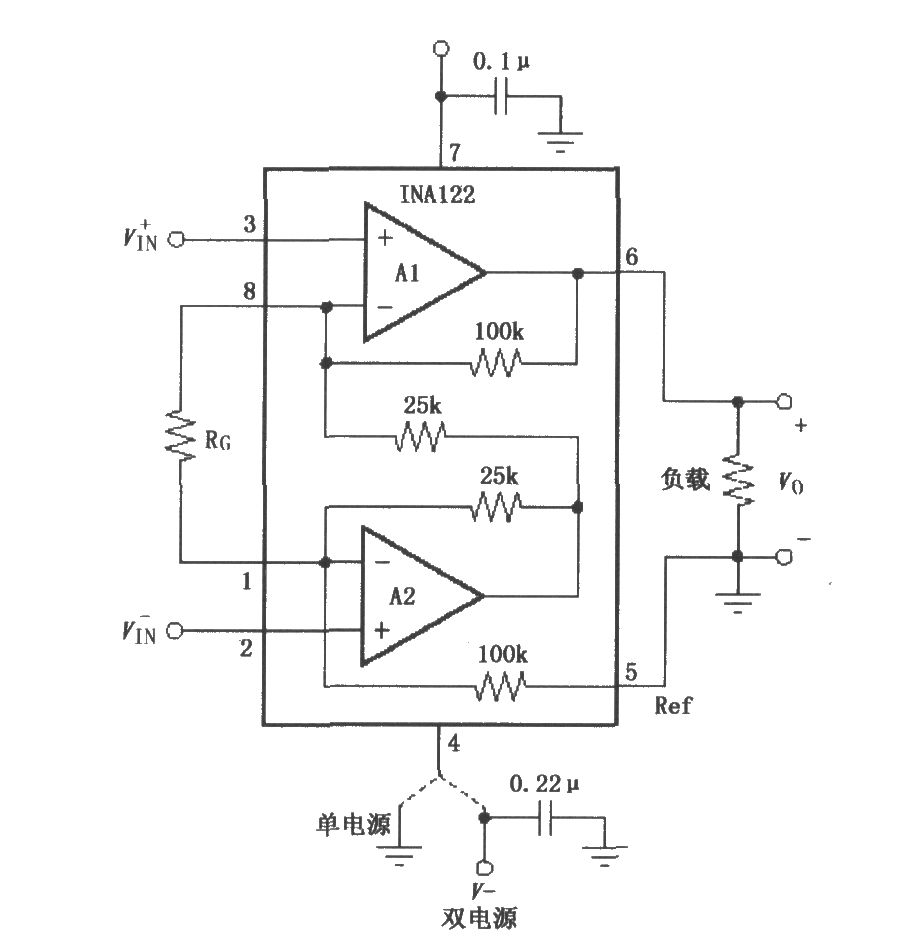

如图所示为INA122的信号和电源的基本连接电路。在噪声环境或高阻电源应用时，芯片电源端要用电容滤波，且应尽可能靠近芯片电源脚放置。基准端必须是低阻连接，如有10Ω串联电阻，则共模抑制比将下降约80dB(G=1)。增益与RG的选择如下表所示。增益G=5 200kΩ／RG，公式中200kΩ等于INA122内部两个反馈回路电阻之和。内部两个反馈电阻是经过激光校正的，因此外部电阻RG的选用对增益影响就很大，应选用稳定性好、温度漂移小的电阻。
INA122的信号和电源的基本连接电路
