两个采样保持放大器LF398构成的阶梯波发生电路

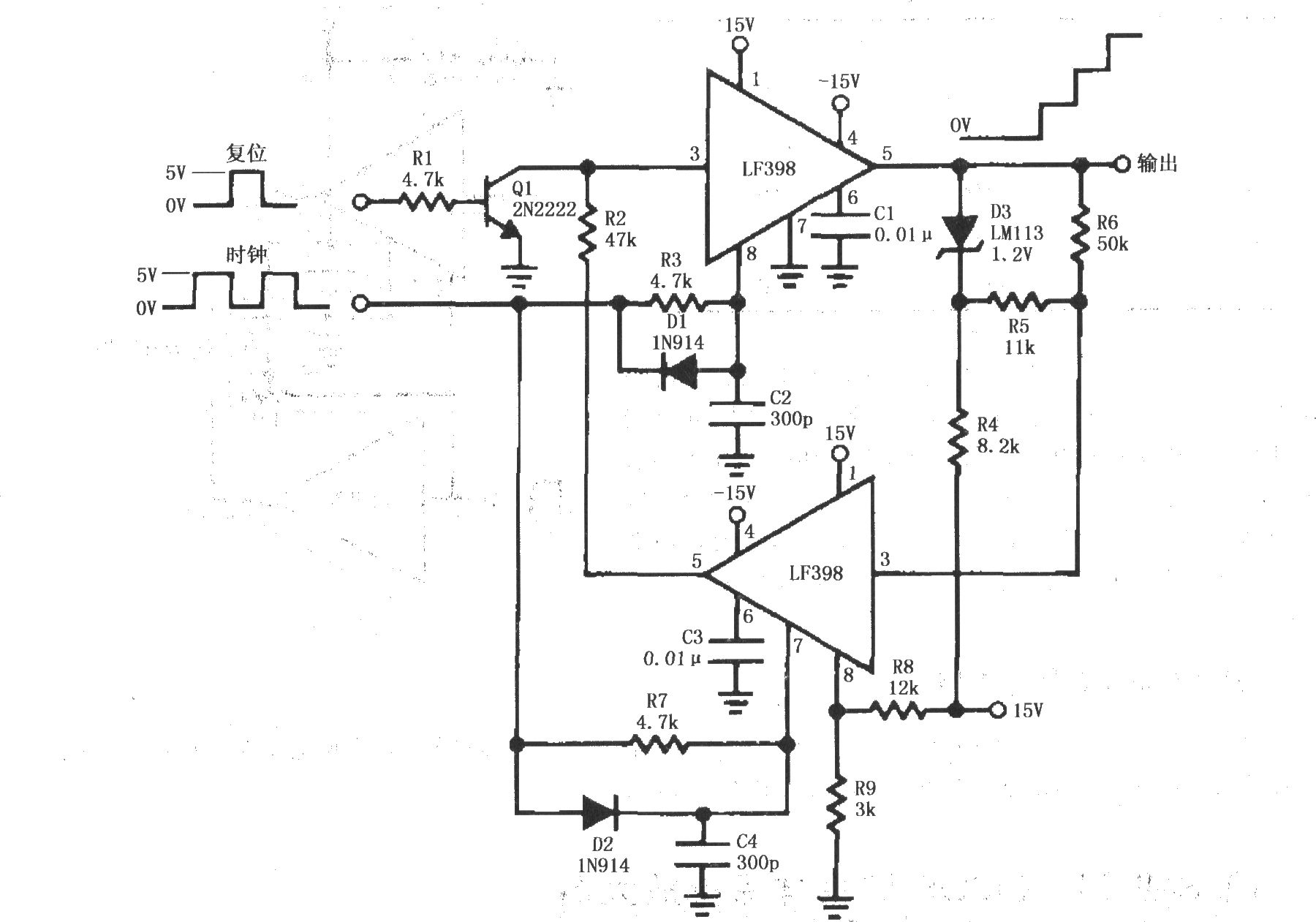

如图所示为由两个LF398构成的阶梯波发生电路。 初始状态：两个LF398中，上面一个 LF398由时钟控制工作在采样保持状态；下面一个LF398由15V电压经R8、R9分压，使8脚始终加上3V电压，工作在采样状态。同时，15V电压经R4限流、在稳压管D3上产生1．2V电压，1．2V电压又经R5、R6分压，使下面一个LF398的输入端(3脚)加上约1V电压，其输出又是上面一个LF398的输入(3脚)，由此构成反馈。 工作状态：当时钟脉冲到来时，上面一个LF398反复T作在采样保持状态之间，每一次都是在上一次输出电压值基础上叠加1V电压，因此形成阶梯波形。当复位脉冲到来时，Q1饱和导通，将上面一个LF398的输人端(3脚)钳位到地电位(0V)，LF398输出为零，即复位。
