采样保持放大器AD9100接口的测试板电路

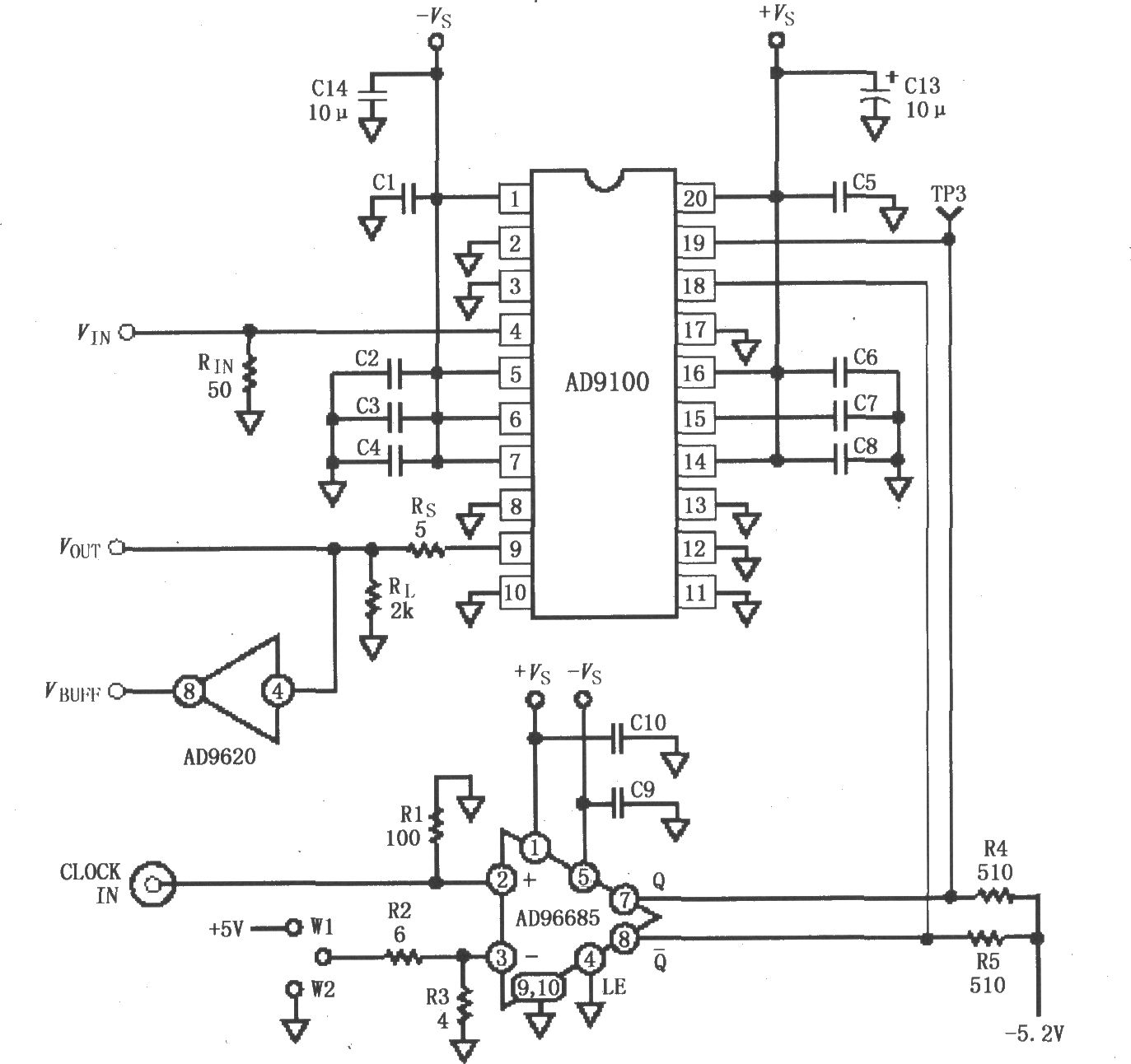

如图所示为AD9100接口的测试板电路。信号VIN输入AD9100的4脚，保持电容和开关内置在器件内，信号经过采样保持放大后由9脚直接输出，也可以经过AD9620缓冲级后输出。时钟输人“CLOCK IN”加到模拟器件公司的超快比较器AD96685的同相输入端，Q、Q非输出后送到AD9100的CLK和CLK非(19、18脚)，作为采样保持控制信号。C1～Cl0采用0．01μF电容器，C13、Cl4采用钽电容器。连接W1时为TTL时钟信号，连接W2时为地参考信号。
