AD781采样保持放大器

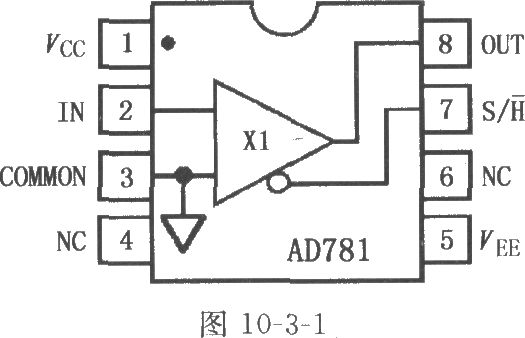

AD781是高速单片采样保持放大器(SHA)，它确保在整个温度范围内有最大700ns采样时间达到0．01％，规定和测试保持模式总谐波失真和保持模式信号噪声与失真。AD781包含一个单位增益放大器、一个自纠正功能结构电路，它能够使保持误差最小，以保证在保持模式下在整个温度范围内放大器的精确度。AD781自身包含所有元件而无需外围元件和调节。低功耗、8脚小型封装和芯片完整性使之成为高度紧凑电路板的理想选择元件，而极好的线性、保持模式DC和动态特性使得其成为高速12bit和14bit高速模拟一数字变换器的理想选择。AD781采用BiMOS制造工艺，综合了高性能、低噪声双极性电路和低功率CMOS逻辑，可提供一个精确、高速和低功率的SHA。AD781有3个温度等级：J级工作温度0～ 70℃；A级工作温度;-40～ 85℃；S级工作温度-55～ 125。J级和A级采用8脚塑料DIP封装，S级采用8脚陶瓷DIP封装。AD781的引脚排列如图所示。
