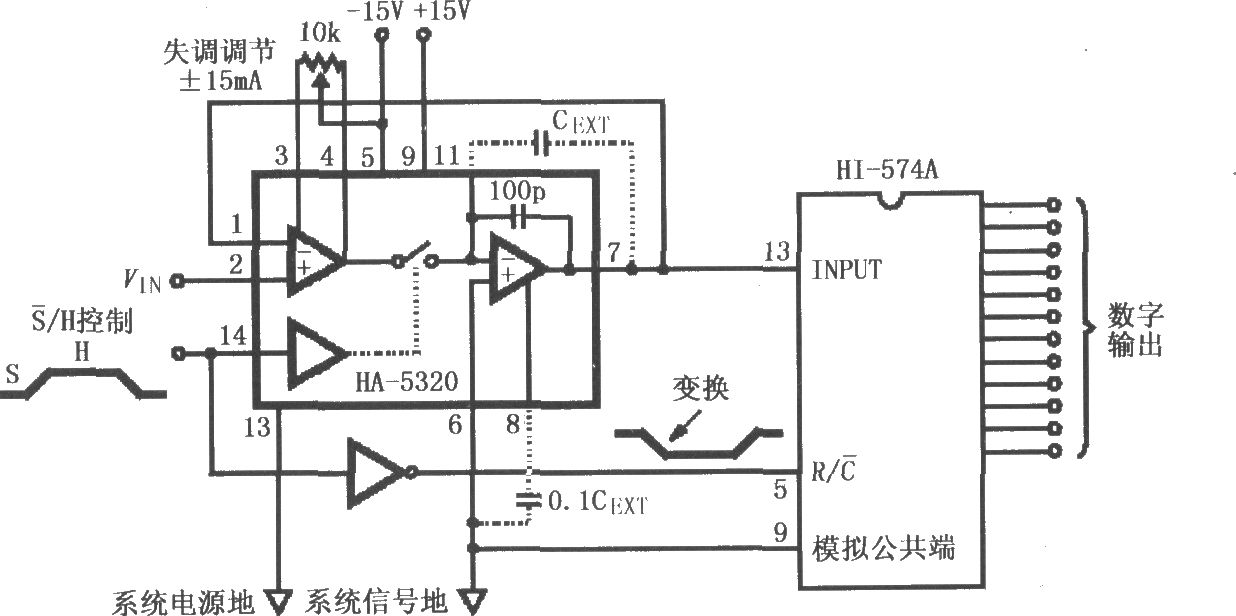

HA-5320的同相单位增益模式基本连接电路

如图所示为HA-5320的同相单位增益模式基本连接电路，有着非常高的通过速率。HA-5320作为快速数据采集A／D变换输入级，输入信号VIN加到HA-5320的2脚，经过采样保持放大后送到HI574A进行模拟-数字变换，变换为12位精确的数字信号后输出。S非／H信号控制内部开关接通或断开，即采样或保持状态。如需要延长保持时间，在外部可以加保持电容CEXT。建议在8脚与地之间接一个电容器以减小噪声，电容容量为0．1CEXT。10kΩ电位器为“失调电压”调整电位器，调节电位器可以将保持级误差调节到零。HA-5320输出没有短路保护电路，因而在高频状态保持着低的输出阻抗，其优点是在A／D变换时，每一步长变化引起负载电流的变化，输出低阻使得HA-5320有着最小输出电压误差。HA-5320输出允许瞬间对地短路，但不允许持续对地短路。
