具有高速禁止模式的电流反馈放大器MAX4188/418

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-08-14

简介MAX4188/4189/4190低功率电流反馈视频放大器具有高速使能/禁止时间和低的转换暂态。三MAX4188和单MAX4190具有闭环增益 2(6dB)或更大的补偿,分别提供200MHz-3dB带宽和185MHz带宽。三MAX4189具

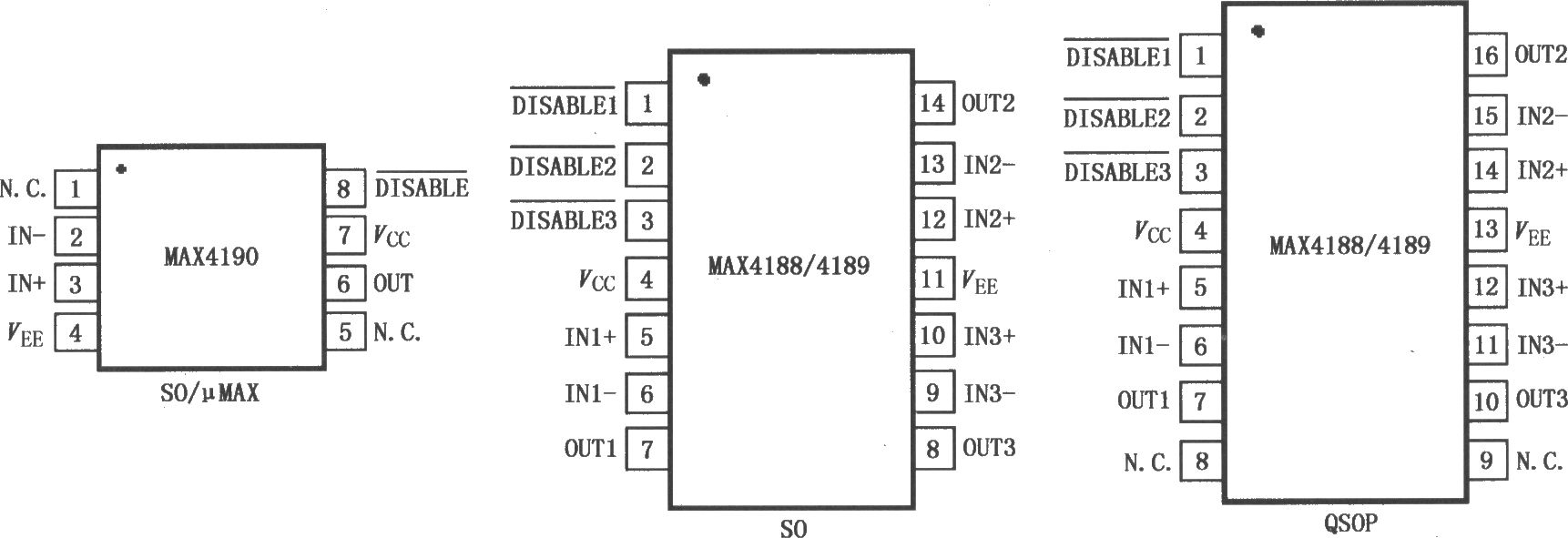

MAX4188/4189/4190低功率电流反馈视频放大器具有高速使能/禁止时间和低的转换暂态。三MAX4188和单MAX4190具有闭环增益 2(6dB)或更大的补偿,分别提供200MHz-3dB带宽和185MHz带宽。三MAX4189具有闭环增益 1(0dB)或更大的补偿,提供250MHz-3dB带宽。这些放大器的0.1dB增益平坦度最大可达80MHz,差分增益0.03%和相位误差0.055,所有这些特性使得其成为视频应用的理想选择。MAX4188/4189/4190可以工作在单电源 5V或双电源±2.25~±5.5V,仅消耗1.5mA(每个放大器)电流,而最大输出电流为±55mA。所有这些特性是便携式和电池供电设备应用的理想选择。MAX4188/4189/4190的引脚排列如图所示。

具有高速禁止模式的电流反馈放大器MAX4188/4189/4190

具有高速禁止模式的电流反馈放大器MAX4188/4189/4190
