QT3353高速电子开关应用电路图

转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-16

简介 QT3353是一种用途广泛的高速开关集成电路,它的主要特点如下: (1)外围电路简单,使用方便。只要在控制端加上1.5~1.6V的电压,就能快速控制外接负载的通断。 (2)电路内部设有过流、过

QT3353是一种用途广泛的高速开关集成电路,它的主要特点如下:
(1)外围电路简单,使用方便。只要在控制端加上1.5~1.6V的电压,就能快速控制外接负载的通断。
(2)电路内部设有过流、过压、过热保护电路,可在30V/1A以下的电子设各中安全使用,也可以作为保护电路使用。

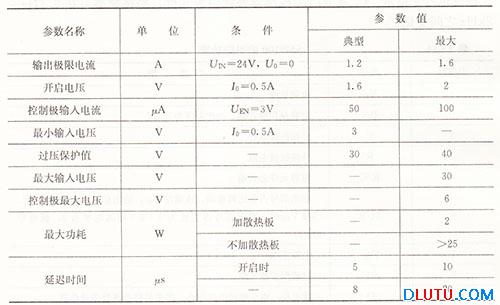

QT3353集成电路的封装形式及引脚排列如图所示,它的主要特性参数见表。
