RF2155可编程增益功率放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介RF2155是***率可编程增益放大器IC，应用在3V手持式系统，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于模拟蜂窝电话系统发射器的末级线性RF放大或ISM工作频率为915MHz的应用
RF2155是***率可编程增益放大器IC，应用在3V手持式系统，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于模拟蜂窝电话系统发射器的末级线性RF放大或ISM工作频率为915MHz的应用。除了外部匹配网络外，器件本身包含电源供给线。两位bit数字控制以每步长8dB提供4个级别的功率。RF2155的引脚排列如图所示。

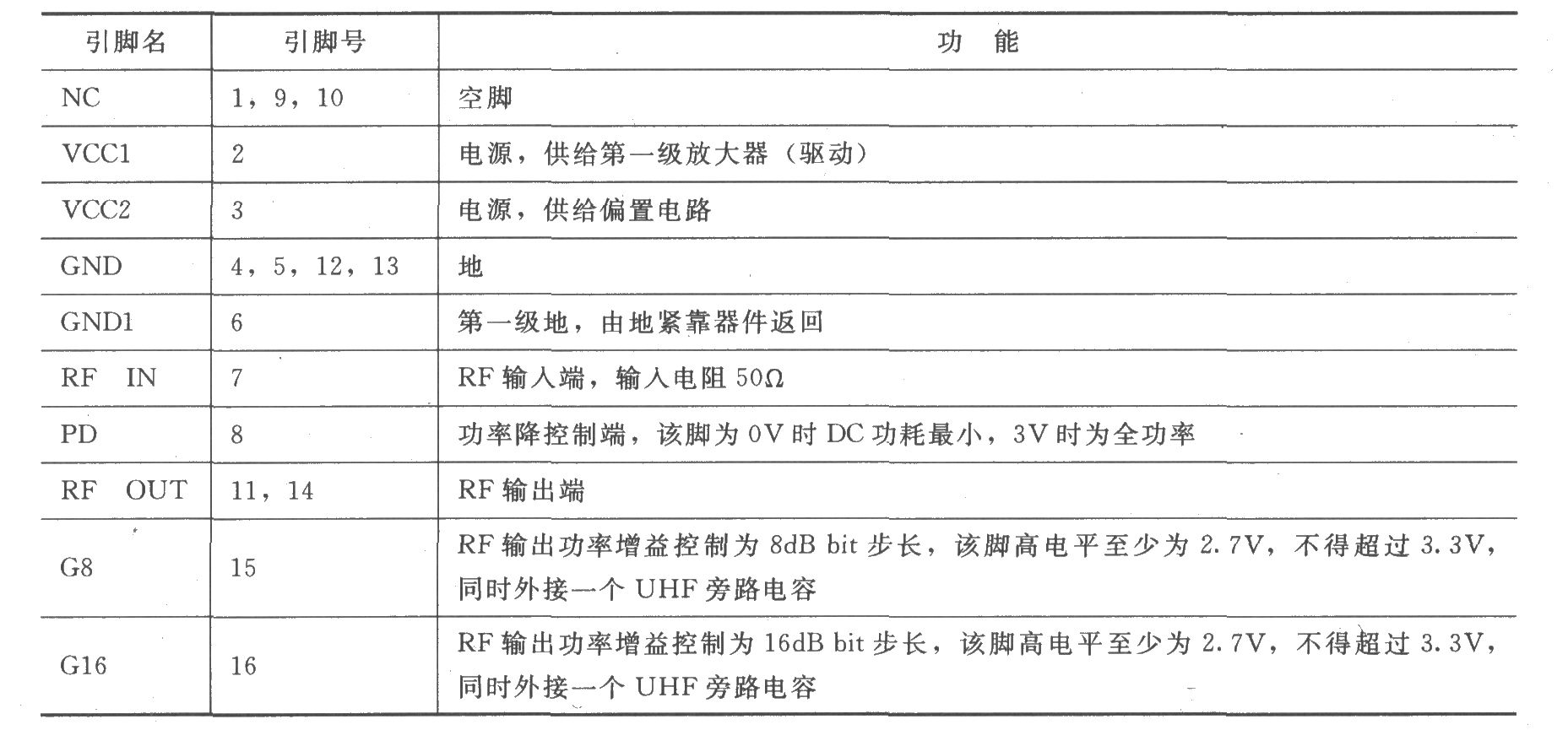

各引脚功能如下表所示：
