RF2175 400MHz线性放大器
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介RF2175是大功率、高效率线性放大器IC，应用在3V手持式系统，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于TETRA手持数字式蜂窝系统设备的末级线性RF放大、扩频系统和其他工
RF2175是大功率、高效率线性放大器IC，应用在3V手持式系统，采用先进的砷化镓异质结双极型晶体管(HBT)处理，设计用于TETRA手持数字式蜂窝系统设备的末级线性RF放大、扩频系统和其他工作频率为380～512MHz的应用。RF2175有一个模拟偏置控制电压去产生最大效率，器件本身包含50Ω输入和输出，很容易匹配以获得最佳的功率、效率和线性特性。RF2175采用SSOP-16塑料封装，其引脚排列如图所示。

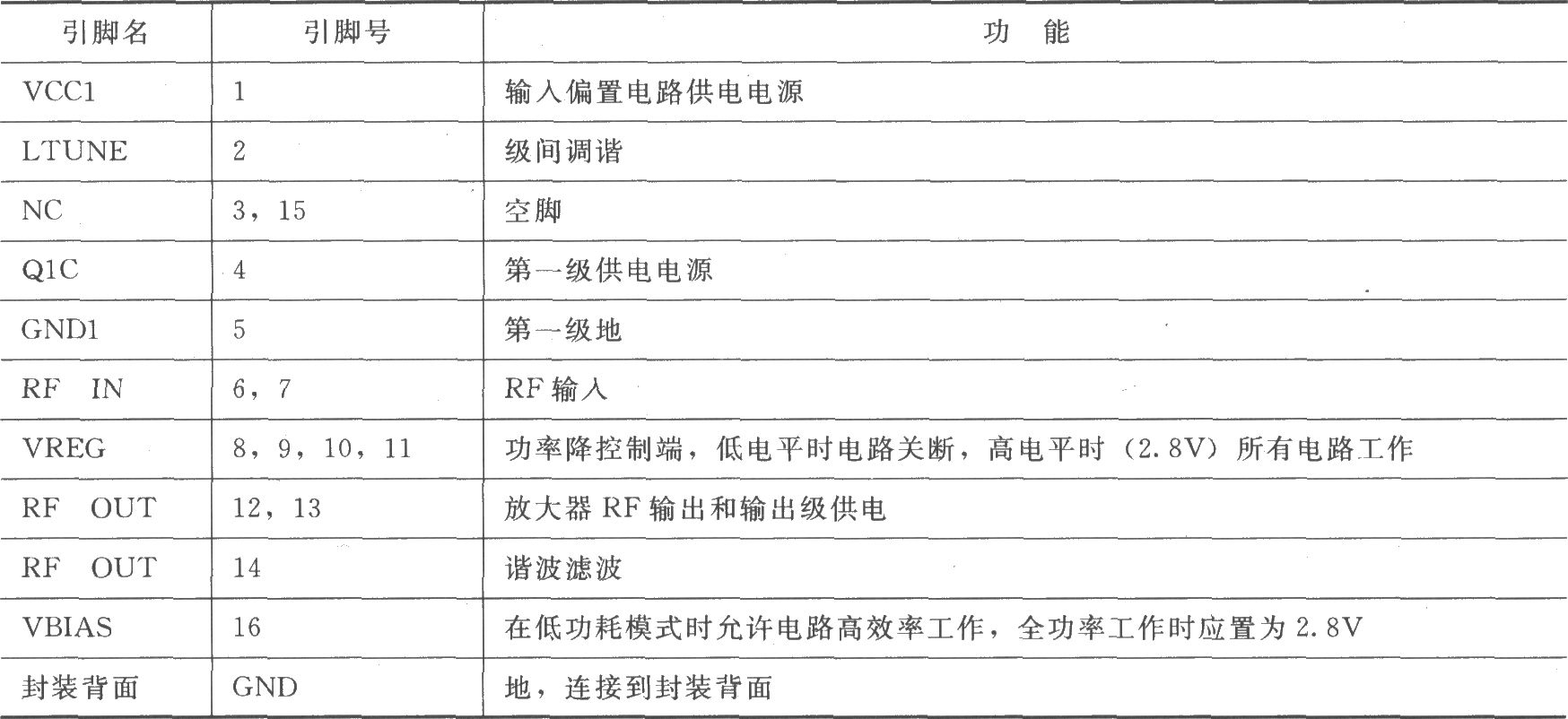

各引脚功能如下表所示：
