由RF2103P构成的射频放大器原理电路

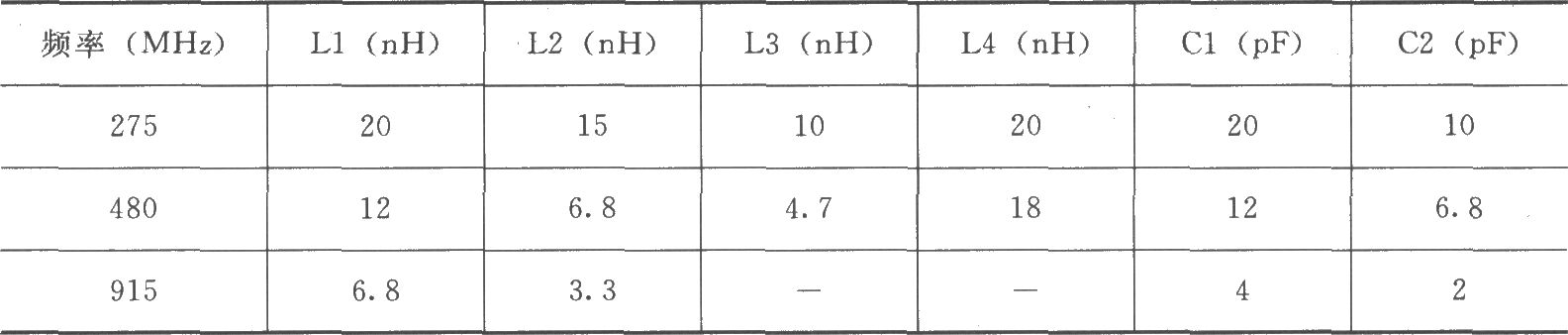

如图所示为由RF2103P构成的射频放大器原理电路。射频信号(RF)由1脚输入，经过前置放大器、末级功率放大器(FPA)放大后由14脚输出。芯片内部1脚到前置放大器之间有一个隔直耦合电容，因此无须在1脚外加耦合电容。输出端8、9、13、14脚在芯片内部已连接。通常，将13、14脚在外部连接在一起作为信号输出，输出接匹配网络，使放大器输出阻抗与之匹配，以获得最大输出功率和效率；而将8、9脚在外部连接在一起作为电源供电端，在915MHz工作时，对地加一个滤波电容C2(=2pF)，构成对二次谐波的滤波电路，能有效地短接二次谐波。不同的频率对应不同的电感、电容取值及电路板(PCB)处理见下表。
