由ISO100构成的数据采集系统的多通道隔离可编程

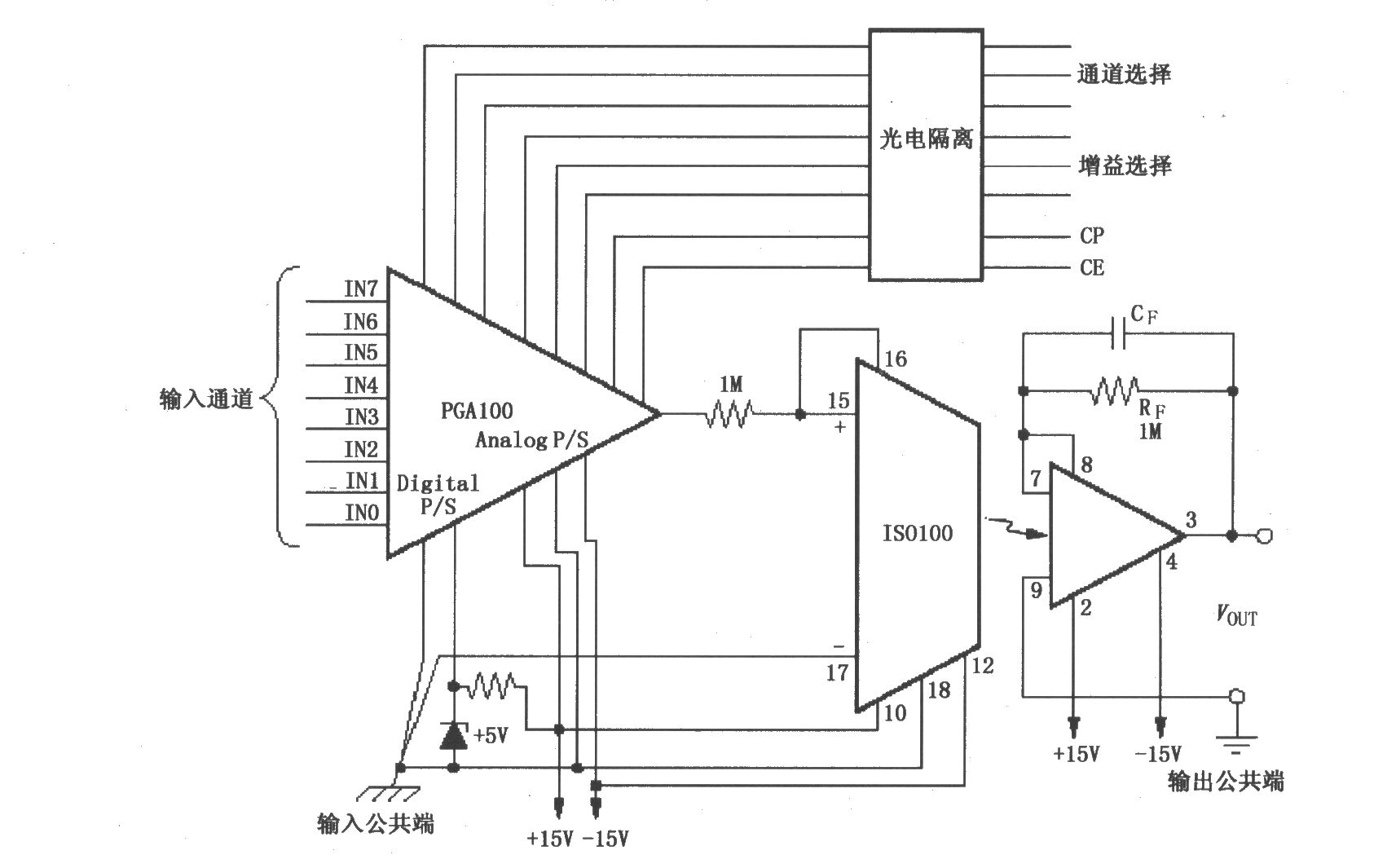

如图所示为由ISO100构成的数据采集系统的多通道隔离可编程增益放大器，由光电耦合器、可编程放大器PGA100和隔离放大器ISO100组成。光电耦合器将三路通道选择及三路增益选择耦合到可编程放大器，三路通道选择可选23=8路信号。数据采集系统输入8路信号，由PGA100选择放大后输出到隔离放大器，经ISO100隔离放大后输出。由于采用多种隔离措施，所以图中所示电路有极好的抗干扰性能，可用于噪声大的应用场合(如工业现场信号采集)。
