由ISO120与仪表放大器INA105、多路选择器构成的6

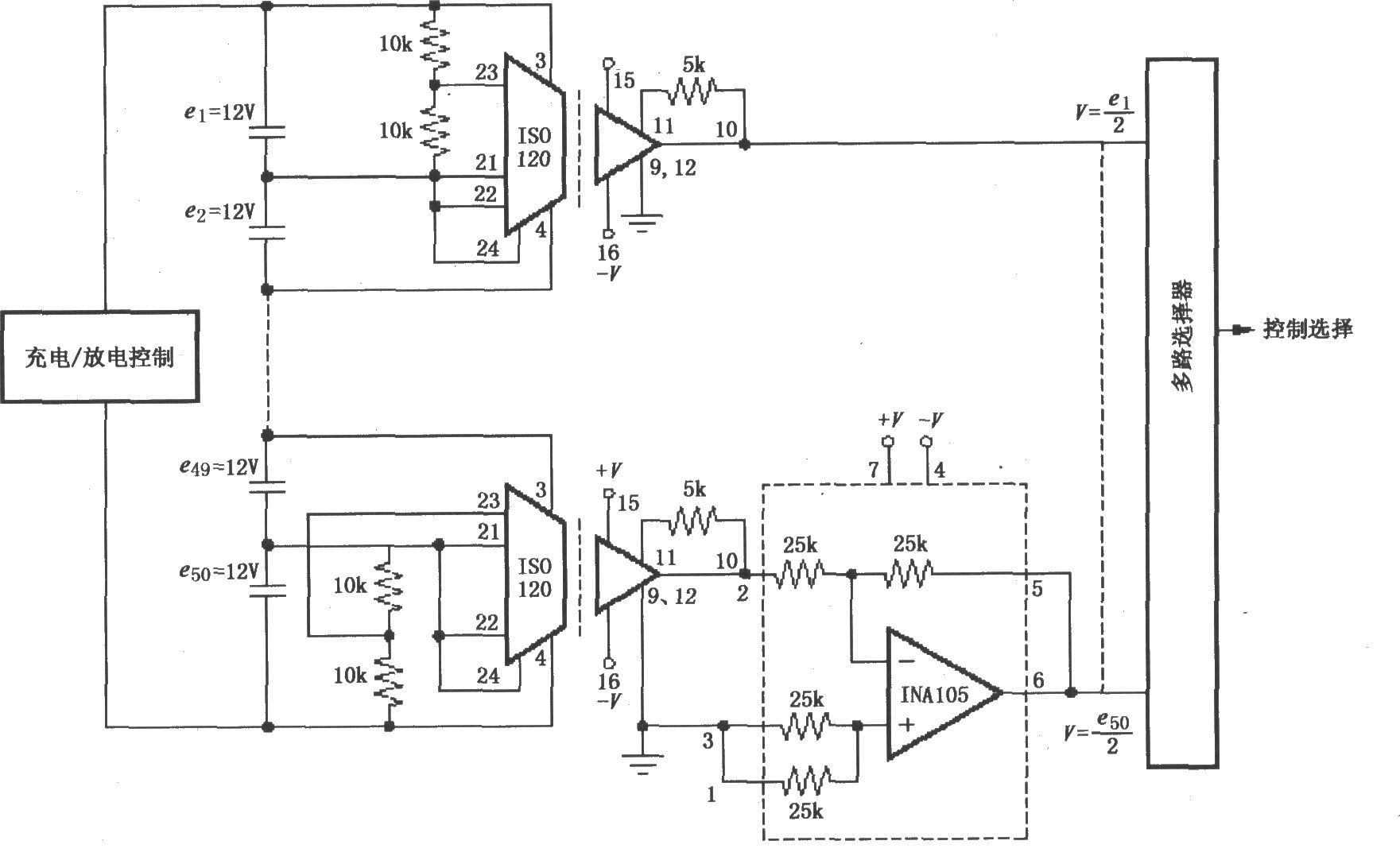

如图所示为由ISO120与仪表放大器INA105、多路选择器构成的600V电池系统的电池监控电路。该电路对50个12V串联电池(即总电压600V)的充放电进行检测，以防止过充电或过放电。ISO120的输入电压为单个12V电池两端端电压经两个10kΩ电阻分压得到e／2电压，经过隔离放大后送到INA105。INA105接成增益为1的反相放大器，输出e／2到多路选择器，由多路选择器控制选择输出。
