ISO122P／124的单电源工作电路
转载来源：电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23
简介如图所示为ISO122P／124的单电源工作电路。信号源VIN输入仪表放大器INA105放大后输出(增益=1)，加到ISO122P／124输入端，经隔离后输出。这里，ISO122P／124的输入端(原边)与INA105共用一个单电

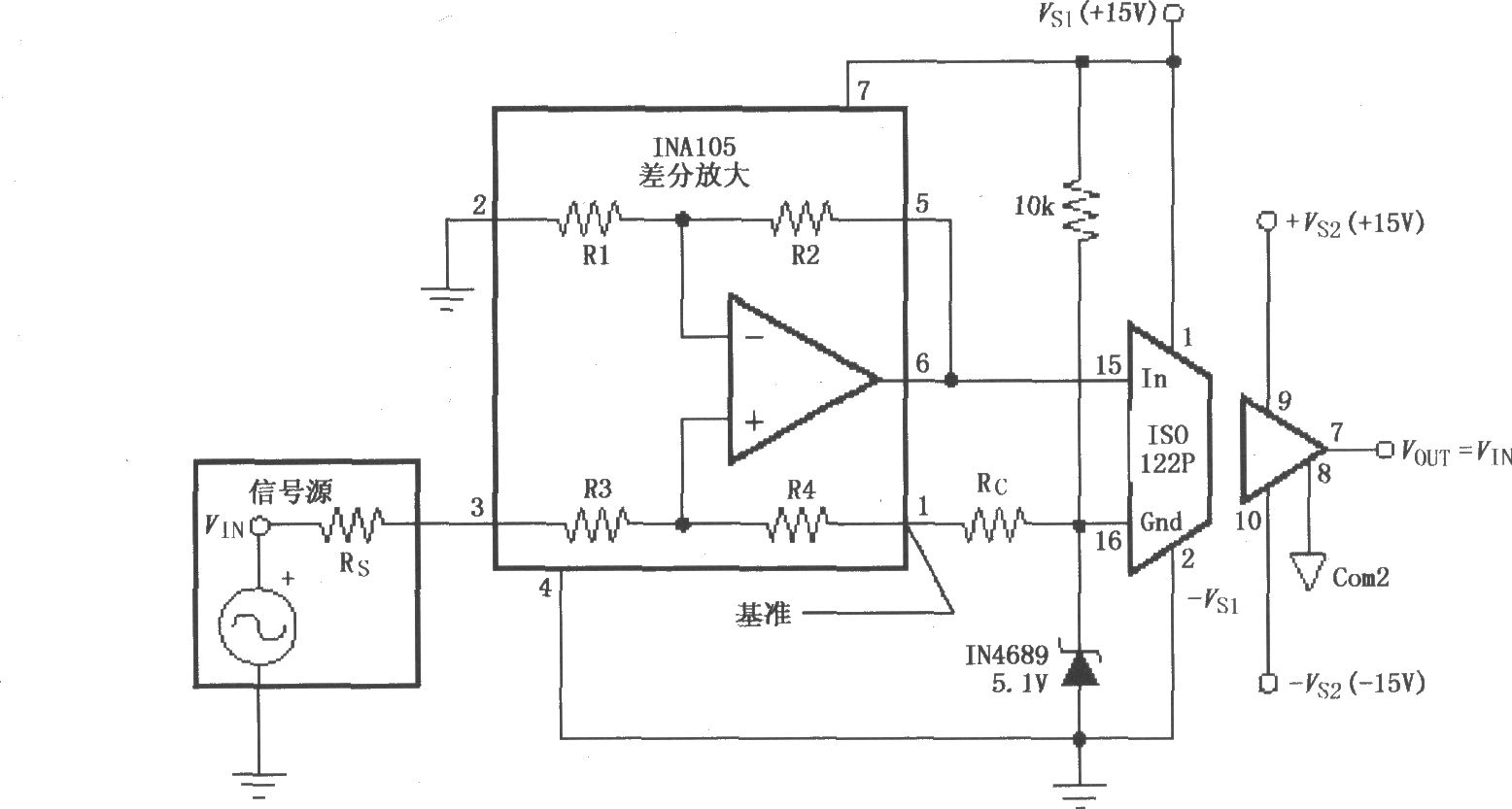

如图所示为ISO122P／124的单电源工作电路。信号源VIN输入仪表放大器INA105放大后输出(增益=1)，加到ISO122P／124输入端，经隔离后输出。这里，ISO122P／124的输入端(原边)与INA105共用一个单电源 15V，因此称为“单电源工作”，而输出端(副边)则由另一组±15V供电。
