INA103的基本连接电路

转载来源:电子技术应用-AET chinaaet.com 电子发烧友 elecfans.com2017-03-23

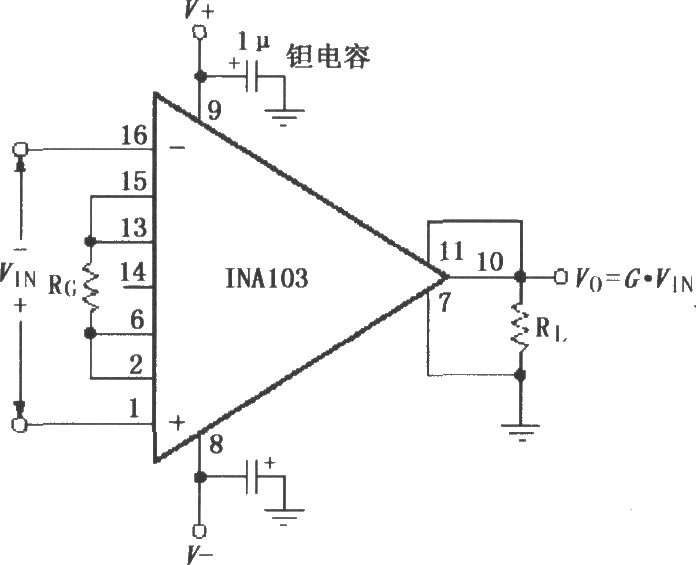

简介如图所示,芯片电源端要用1μF钽电容滤波,且应尽可能靠近芯片电源脚放置。输出检测端(11脚)和输出基准端7脚必须低阻连接。在连接通路中,即使存在极小的电阻,都将使放大器共模

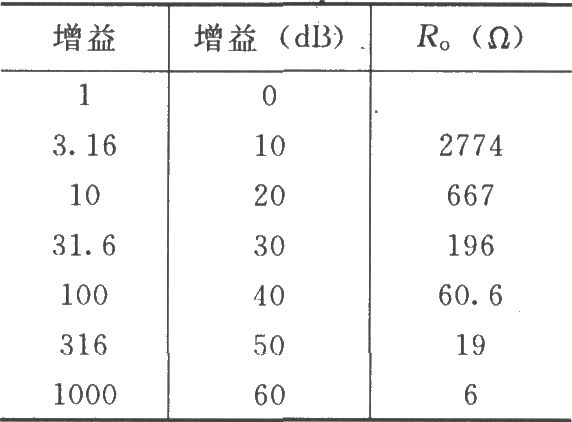

INA103的基本连接电路 如图所示,芯片电源端要用1μF钽电容滤波,且应尽可能靠近芯片电源脚放置。输出检测端(11脚)和输出基准端7脚必须低阻连接。在连接通路中,即使存在极小的电阻,都将使放大器共模抑制比下降。为了避免放大器自激,引线应尽可能短,增益设置电阻和增益检测直接接在芯片引脚上。增益的选择见下表。 INA103的基本连接电路
